Unidade hidráulica industrial

Unidade hidráulica industrial: entenda como funciona, principais componentes, dimensionamento, manutenção, problemas e quando reformar ou modernizar.

A unidade hidráulica industrial é responsável por gerar, controlar e distribuir a energia hidráulica que movimenta máquinas e equipamentos em inúmeros processos produtivos. Sendo assim, sem ela, não há força, controle ou repetibilidade. Por isso, entender como funciona, quais são seus componentes, aplicações e critérios de qualidade é essencial para quem atua na indústria.

Neste artigo, você vai encontrar uma visão completa sobre as unidades hidráulicas industriais, desde os fundamentos até manutenção, fabricação e novos projetos.

O que é uma unidade hidráulica industrial?

Uma unidade hidráulica industrial, também chamada de central hidráulica, é o conjunto responsável por gerar e controlar a energia hidráulica utilizada para movimentar máquinas e equipamentos. Dessa forma, ela integra componentes como reservatório, motor elétrico, bomba, válvulas, filtros e instrumentos de controle para fornecer ao sistema a vazão e a pressão necessárias à operação.

Veja um artigo completo onde explicamos em detalhes o que é uma unidade hidráulica.

Em resumo: a unidade hidráulica é o “coração” do sistema hidráulico.

Importância da unidade hidráulica nos processos industriais

Com toda a certeza, a unidade hidráulica impacta diretamente em diversos processo industriais, pois permite oferecer força bruta, com precisão e segurança. Por exemplo, ela é utilizada em diversos tipos de equipamentos hidráulicos industriais, influenciando diretamente:

• A produtividade da máquina
• A precisão dos movimentos
• A segurança operacional
• A vida útil dos componentes
• O consumo energético do sistema

De fato, uma unidade mal dimensionada ou de baixa qualidade pode gerar falhas recorrentes, aquecimento excessivo, contaminação do óleo, paradas não programadas e altos custos de manutenção.

Já uma unidade bem projetada garante estabilidade, eficiência e confiabilidade ao processo industrial.

Principais componentes de uma unidade hidráulica industrial

Conforme pode ver, uma unidade hidráulica industrial é composta por diversos elementos que trabalham de forma integrada:

1. Reservatório de óleo

Sua principal função é armazenar o fluido hidráulico. Além disso, auxilia na dissipação de calor e na decantação de contaminantes.

2. Motor elétrico

Fornece a energia mecânica necessária para acionar a bomba hidráulica.

3. Bomba hidráulica

Responsável por gerar vazão, dessa forma, pode ser:

• Bomba de engrenagens
• Bomba de palhetas
• Bomba de pistões (axiais ou radiais)

A escolha depende, por exemplo, de pressão, vazão, ciclo de trabalho e eficiência exigida.

4. Válvulas hidráulicas

Controlam o funcionamento do sistema:

• Válvulas direcionais (sentido do fluxo)
• Válvulas de pressão (segurança e controle)
• Válvulas de vazão (velocidade dos movimentos)

5. Filtros

Sem dúvida, são essenciais, pois garantem a limpeza do óleo, protegendo todos os componentes contra desgaste prematuro. A contaminação do óleo é responsável por até 80% das falhas em sistemas hidráulicos industriais. Desse modo, são componentes que merecem uma atenção especial.

6. Trocador de calor

Controla a temperatura do óleo, portanto, são essenciais para manter a viscosidade adequada. Isso interfere diretamente no funcionamento do sistema.

7. Instrumentos de controle

Sensores, manômetros, pressostatos e painéis elétricos permitem monitoramento e automação do sistema.

Quer saber mais sobre cada um desses componentes da unidade hidráulica, veja este artigo.

Como funciona a unidade hidráulica industrial

A unidade hidráulica industrial funciona convertendo energia elétrica ou mecânica em energia hidráulica para movimentar máquinas e equipamentos com força e precisão.

Em resumo, o processo começa quando o motor elétrico aciona a bomba hidráulica, que gera vazão ao puxar o óleo do reservatório. Em seguida, esse óleo circula pelo sistema e, ao encontrar resistência, ocorre a pressurização.

Nesse sentido, as válvulas hidráulicas controlam a pressão, a direção e a velocidade do fluxo, direcionando o óleo para os atuadores, que realizam o trabalho mecânico. Após esses processos, o óleo retorna ao reservatório, passando por filtragem. Por fim, o ciclo se repete continuamente.

O funcionamento ocorre em um circuito contínuo no qual a energia mecânica é convertida em energia hidráulica e, posteriormente, em movimento ou força no atuador.

1. Motor elétrico → aciona a bomba.
2. Bomba → gera vazão de óleo.
3. Sistema → a resistência ao escoamento gera pressão.
4. Válvulas → controlam direção, pressão e vazão.
5. Atuador → cilindro ou motor transforma a energia hidráulica em trabalho mecânico.
6. Retorno → o fluido retorna ao reservatório e o ciclo recomeça.

Entenda em detalhes como funciona uma unidade hidráulica.

Características de uma unidade hidráulica industrial de qualidade

Uma unidade hidráulica industrial de alto padrão deve apresentar:

• Dimensionamento correto de vazão e pressão
• Componentes de procedência confiável
• Projeto hidráulico eficiente e bem balanceado
• Baixo nível de ruído e vibração
• Facilidade de manutenção
• Boa dissipação térmica
• Sistema de filtragem adequado
• Conformidade com normas técnicas e de segurança

Segundo o Eng. Junior Sartor, especialista em projetos da Industrial 4.0, a qualidade não está apenas no componente, mas principalmente no projeto do conjunto.

Unidade hidráulica compacta: quando utilizar?

As unidades hidráulicas compactas são versões menores e integradas, indicadas quando há limitação de espaço ou necessidade de instalação próxima ao equipamento.

Principais vantagens:

• Menor espaço físico
• Instalação simplificada
• Menor volume de óleo
• Redução de vazamentos externos

Limitações:

• Menor capacidade térmica
• Menos flexibilidade para expansões
• Indicadas para potências menores

São muito usadas, por exemplo, em máquinas automatizadas, sistemas móveis e equipamentos de médio e pequeno porte.

Aplicações das unidades hidráulicas industriais

As unidades hidráulicas estão presentes em praticamente todos os segmentos industriais, como:

• Setor sucroenergético
• Mineração
• Siderurgia e metalurgia
• Papel e celulose
• Indústria automotiva
• Indústria de alimentos e bebidas
• Plásticos e injetoras
• Offshore e naval

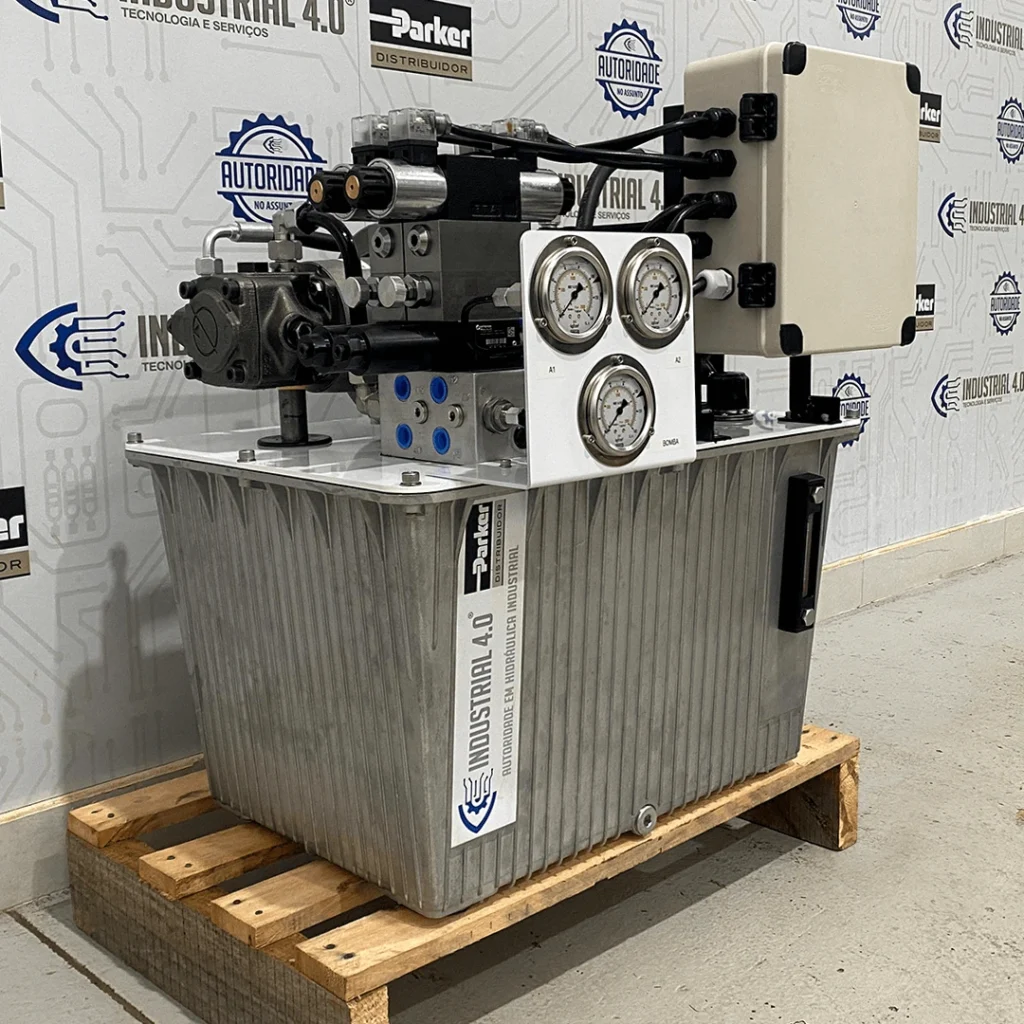

• Tornos cnc

Equipamentos onde a unidade hidráulica é utilizada

Alguns equipamentos acionados por unidades hidráulicas:

• Prensas hidráulicas
• Injetoras e extrusoras
• Dobradeiras e guilhotinas
• Pontes rolantes e elevadores industriais
• Bancadas de teste
• Máquinas de corte e conformação
• Equipamentos agrícolas e florestais

Manutenção na unidade hidráulica industrial

Com toda a certeza, a manutenção correta da unidade é fundamental para evitar falhas e aumentar a vida útil do sistema.

A manutenção preventiva da unidade deve incluir:

• Monitoramento da limpeza do óleo
• Troca periódica de filtros
• Inspeção de vazamentos
• Verificação de temperatura e pressão
• Análise de vibração e ruído
• Análise de óleo hidráulico

De fato, a manutenção preventiva custa menos do que paradas emergenciais. Por isso, deve ser feita com atenção.

Confira como fazer a manutenção da unidade hidráulica.

Principais problemas em uma unidade hidráulica

Falhas em uma unidade hidráulica nem sempre têm uma causa evidente. Um mesmo sintoma pode estar relacionado a diferentes componentes ou condições do circuito, tornando o diagnóstico técnico fundamental antes da substituição de peças.

Assim sendo, alguns sinais merecem atenção:

É importante destacar que o sintoma, sozinho, não determina a causa da falha. Portnato, trocar uma bomba, válvula ou outro componente sem identificar a origem do problema pode fazer com que a falha volte a acontecer.

Uma análise adequada considera o comportamento do circuito, as condições do óleo, os parâmetros de operação e o histórico de manutenção do equipamento.

Como dimensionar uma unidade hidráulica?

O dimensionamento de uma unidade hidráulica deve partir das necessidades da aplicação. Pressão, vazão, potência, ciclo de trabalho e condições de operação precisam ser considerados em conjunto para que o sistema entregue o desempenho esperado com confiabilidade.

Entre os principais fatores que devem ser avaliados estão:

Pressão de trabalho: deve ser compatível com a força ou o torque exigido pelos atuadores e com os limites dos componentes do circuito.

Vazão: influencia diretamente a velocidade de movimentação dos cilindros e motores hidráulicos e é um dos parâmetros para a seleção da bomba.

Potência do acionamento: o conjunto motor-bomba deve ser dimensionado considerando pressão, vazão, rendimento e condições de operação.

Reservatório: seu dimensionamento deve considerar as características do circuito, volume de fluido necessário, dissipação térmica, desaeração e condições de operação.

Temperatura e viscosidade: manter o fluido dentro da faixa adequada é fundamental para a eficiência e a vida útil dos componentes.

Filtragem: o nível de limpeza necessário depende principalmente da sensibilidade dos componentes utilizados e das condições de operação.

Ciclo de trabalho: uma unidade que trabalha continuamente pode exigir soluções diferentes de outra que opera de forma intermitente ou com picos de demanda.

Por isso, não existe uma unidade hidráulica padrão adequada para todas as máquinas. O projeto deve considerar as características do equipamento, do processo e do ambiente onde o sistema será instalado.

Fabricação de unidades hidráulicas industriais

A fabricação de uma unidade hidráulica industrial envolve muito mais do que montar componentes. Conforme falamos anteriormente, um projeto bem-feito é essencial. Sendo assim, um bom fabricante deve:

• Levantar corretamente os requisitos do processo
• Dimensionar bomba, motor e válvulas com precisão
• Projetar o circuito hidráulico de forma eficiente
• Escolher materiais adequados ao ambiente de operação
• Testar a unidade antes da entrega

Com toda a certeza, cada unidade deve ser pensada para a aplicação específica, e não como solução genérica. Nesse sentido, a Industrial 4.0 é especialista na fabricação de unidades hidráulicas industriais sob medida.

“Nós somos distribuidores Parker e utilizamos componentes dessa empresa em nossos projetos, isso garante confiabilidade extra por um excelente custo-benefício”, completa Junior Sartor.

Novos projetos e modernização de unidades hidráulicas

Em novos projetos ou retrofits, é possível incorporar tecnologias que aumentam eficiência e confiabilidade, como por exemplo:

• Bombas de deslocamento variável
• Acionamentos com inversor de frequência
• Sensores inteligentes e monitoramento remoto
• Sistemas de filtragem avançada
• Redução de consumo energético

Sem dúvida, a modernização de unidades antigas é uma excelente opção que pode gerar economia significativa de energia e manutenção.

Aplicação real: unidade hidráulica para acionamento de pinças

A Industrial 4.0, de Ribeirão Preto – SP, possui diversos cases de sucesso na reforma e novos projetos de unidades hidráulicas. Só para exemplificar, podemos mencionar a unidade hidráulica para torno CNC.

Uma melhoria na unidade reduziu 25 segundos do ciclo

Em uma aplicação industrial com acionamento de pinças, a Industrial 4.0 realizou a reforma da unidade hidráulica, avaliando o funcionamento do sistema e implementando melhorias para aumentar sua eficiência.

Dessa forma, após a intervenção, foi possível reduzir em 25 segundos o intervalo entre a abertura e o fechamento das pinças, praticamente dobrando a capacidade produtiva da aplicação.

O case mostra que a manutenção de uma unidade hidráulica não precisa se limitar à correção de falhas. De fato, a intervenção também pode ser uma oportunidade para identificar melhorias no sistema e aumentar a produtividade e a confiabilidade do equipamento.

Reformar, modernizar ou substituir uma unidade hidráulica?

Quando uma unidade hidráulica apresenta problemas, substituir todo o conjunto nem sempre é a única alternativa. Afinal, dependendo das condições do equipamento, pode ser mais interessante reformar, modernizar ou desenvolver uma nova unidade.

Quando reformar?

A reforma pode ser indicada quando a concepção da unidade continua adequada à aplicação e os problemas estão concentrados em componentes que podem ser recuperados ou substituídos.

Nesse caso, a intervenção pode envolver bombas, válvulas, filtros, vedações, mangueiras, instrumentos e outros componentes, seguida dos testes necessários antes do retorno à operação.

Quando modernizar?

O retrofit pode ser uma alternativa quando a unidade ainda atende à máquina, mas apresenta componentes obsoletos, dificuldade de reposição, limitações de manutenção ou oportunidades de melhoria.

A modernização permite atualizar componentes e, quando tecnicamente necessário, modificar partes do circuito para melhorar aspectos como confiabilidade, controle, manutenção e monitoramento.

Quando substituir?

Por fim, uma nova unidade pode ser mais adequada quando o projeto existente deixou de atender às necessidades atuais da máquina, existem limitações estruturais ou técnicas importantes ou a extensão das intervenções necessárias torna a recuperação pouco vantajosa.

A decisão não deve considerar apenas o preço imediato. É importante avaliar condição técnica, disponibilidade de componentes, prazo de manutenção, desempenho necessário e risco de novas paradas.

Em alguns casos, uma manutenção que começou para corrigir uma falha pode revelar uma oportunidade para melhorar todo o sistema.

Características de uma unidade hidráulica de qualidade

Uma unidade hidráulica confiável não depende apenas da qualidade individual dos componentes. Projeto, dimensionamento, montagem, controle de contaminação e facilidade de manutenção precisam funcionar em conjunto.

Dimensionamento adequado

Pressão, vazão, potência e demais parâmetros devem ser definidos conforme as necessidades reais da aplicação, evitando subdimensionamentos ou excessos desnecessários.

Controle de contaminação

A filtragem deve ser compatível com os componentes utilizados e com o nível de limpeza requerido pelo sistema. O projeto também deve buscar reduzir a entrada e a geração de contaminantes.

Gestão térmica

Reservatório, trocadores de calor e demais recursos de controle térmico devem manter o fluido dentro das condições adequadas de operação.

Facilidade de manutenção

Filtros, instrumentos e componentes que exigem inspeção ou substituição devem possuir acesso adequado. Um projeto pensado para manutenção pode reduzir o tempo necessário para futuras intervenções.

Instrumentação e monitoramento

Manômetros, indicadores de nível e temperatura, sensores e outros instrumentos permitem acompanhar parâmetros importantes da operação e facilitam o diagnóstico.

Componentes adequados à aplicação

Bombas, válvulas, filtros, motores, conexões e demais componentes devem ser selecionados considerando pressão, vazão, fluido, ambiente e ciclo de trabalho.

Segurança

O projeto também deve considerar, por exemplo, os riscos relacionados à aplicação, à pressão e à energia armazenada no sistema, além dos requisitos técnicos e de segurança aplicáveis ao equipamento.

Conclusão

Sem dúvida, a unidade hidráulica industrial é um dos elementos mais importantes de qualquer sistema hidráulico. Sendo assim, sua qualidade, projeto e manutenção influenciam diretamente o desempenho, a segurança e os custos operacionais da indústria.

Por isso, investir em uma unidade bem projetada, com componentes confiáveis e manutenção adequada não é custo, é estratégia.

Se você busca desempenho, durabilidade e eficiência, comece sempre pelo coração do sistema: a unidade hidráulica.

Se você procura por componentes Parker para sua unidade hidráulica industrial, aqui na Industrial 4.0 somos distribuidores autorizados Parker na área.

Por fim, seja para manutenção, fabricação ou retrofit de unidades hidráulicas, conte com quem é autoridade em hidráulica industrial: Industrial 4.0!

Confira as principais cidades atendidas pela Industrial 4.0:

Perguntas frequentes sobre unidades hidráulicas

Qual a diferença entre unidade hidráulica e central hidráulica?

Os termos unidade hidráulica e central hidráulica são frequentemente utilizados para descrever o conjunto responsável por fornecer e controlar a energia hidráulica de uma máquina ou sistema. Dependendo da aplicação e do contexto técnico, podem existir diferenças de configuração e porte, ainda assim os termos são muitas vezes empregados como equivalentes no mercado.

Quais são os principais componentes de uma unidade hidráulica?

Uma unidade hidráulica normalmente reúne reservatório, motor elétrico, bomba hidráulica, filtros, válvulas, instrumentos de controle e conexões, podendo incorporar também acumuladores, trocadores de calor, sensores e outros componentes conforme a aplicação.

Como saber qual unidade hidráulica utilizar?

A especificação depende das necessidades da máquina. Pressão, vazão, potência, tipo de atuador, ciclo de trabalho, temperatura, fluido e ambiente de operação estão entre os fatores que precisam ser avaliados antes do dimensionamento.

Quando uma unidade hidráulica precisa de manutenção?

A manutenção deve seguir um planejamento preventivo e considerar as condições reais de operação. Nesse sentido, alterações de temperatura, pressão, ruído, velocidade dos atuadores, condição do óleo, saturação dos filtros e ocorrência de vazamentos podem indicar a necessidade de inspeção.

É possível modernizar uma unidade hidráulica antiga?

Certamente sim, desde que uma avaliação técnica determine que a modernização é viável. Um retrofit pode substituir componentes obsoletos, facilitar futuras manutenções e incorporar tecnologias atuais de controle, filtragem, instrumentação e monitoramento.

É melhor reformar ou comprar uma unidade hidráulica nova?

Depende da condição do equipamento e das necessidades da aplicação. Se estrutura e concepção continuam adequadas, a reforma pode ser uma boa alternativa. Por outro lado, quando existem obsolescência, limitações de projeto ou mudanças importantes nas necessidades da máquina, um retrofit ou uma nova unidade pode ser mais indicado.

Quanto tempo dura uma unidade hidráulica?

Não existe uma vida útil única para uma unidade hidráulica. Afinal, ela depende do projeto, componentes, ciclo de trabalho, condições ambientais, qualidade e condição do fluido, controle de contaminação e manutenção. Por isso, monitorar as condições de operação é mais adequado do que estabelecer um prazo genérico de substituição.
