Teste hidrostático EM tubulação

Teste hidrostático em tubulação: entenda o que é e qual sua importância na manutenção do sistema hidráulico industrial.

No universo da manutenção hidráulica industrial, poucos procedimentos são tão críticos quanto o teste hidrostático em tubulações. Afinal, ele não é apenas uma etapa técnica, é uma garantia de segurança operacional, integridade estrutural e desempenho do sistema antes de entrar em operação ou após intervenções.

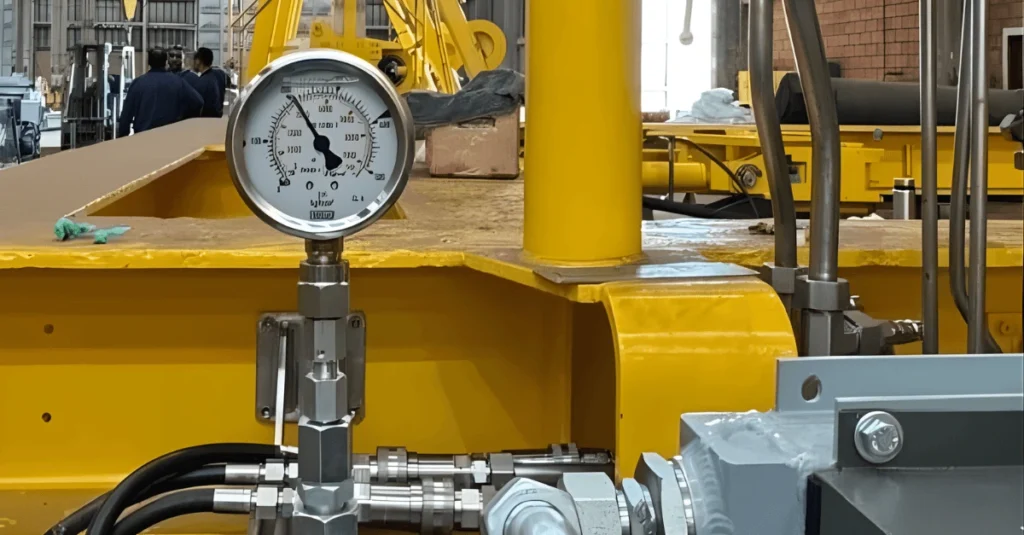

Neste artigo, você vai entender o que é o teste hidrostático, como ele funciona na prática, sua importância na manutenção hidráulica industrial e como soluções modernas, como a unidade hidráulica da Industrial 4.0 (imagem), integram esse processo ao flushing hidráulico para resultados ainda mais eficientes.

O que é o teste hidrostático em tubulação hidráulica?

É um ensaio de pressão realizado em sistemas hidráulicos industriais. Ele utiliza um fluido incompressível para verificar a integridade mecânica de tubulações, conexões e componentes de sistemas oleohidráulicos. O objetivo é validar se o conjunto suporta esforços dentro e até acima da condição normal de operação sem apresentar vazamentos, deformações permanentes ou falhas estruturais.

Na prática, ele serve para identificar:

• Vazamentos
• Microfissuras
• Falhas em conexões e soldas
• Deformações sob pressão
• Pontos de fragilidade no sistema

O teste hidrostático é realizado com pressões superiores à pressão de operação do sistema, garantindo que a tubulação suporte condições críticas com segurança.

Por que o teste hidrostático em tubulações é importante?

Na manutenção hidráulica industrial, falhas em tubulações podem gerar consequências graves, como por exemplo:

• Paradas não programadas
• Perda de produtividade
• Danos a equipamentos
• Riscos à segurança de operadores
• Contaminação do fluido hidráulico

Dessa forma, o teste hidrostático atua como um ensaio, assegurando que o sistema esteja apto para operar dentro dos parâmetros exigidos.

Além disso, ele é fundamental em situações como:

• Comissionamento de novos sistemas
• Após reformas ou substituições de tubulação
• Paradas de manutenção preventiva ou corretiva
• Certificações e auditorias técnicas

Como é feito o teste hidrostático?

O processo segue etapas bem definidas:

1. Preparação do sistema

Primeiramente, a tubulação é isolada, limpa e preenchida com o fluido de teste, eliminando totalmente o ar interno (o ar pode comprometer a precisão e segurança do teste).

2. Pressurização controlada

Em seguida, utilizando uma unidade hidráulica, a pressão é elevada gradualmente até atingir o nível de teste especificado.

3. Estabilização

A pressão é mantida por um período determinado, permitindo a análise do comportamento do sistema.

4. Inspeção

Durante o teste, são verificadas possíveis quedas de pressão, vazamentos ou deformações.

5. Validação

Se não houver falhas, o sistema é aprovado e considerado seguro para operação.

Qual é a pressão utilizada no teste?

Normalmente, aplica-se entre 1,25 a 1,5 vezes a pressão máxima de trabalho (PMT) do sistema. No entanto, vale ressaltar, que em sistemas hidráulicos, esse fator precisa ser bem controlado para não comprometer componentes como selos, válvulas direcionais e acumuladores. Da mesma forma, a pressão deve subir de forma gradual e controlada.

Quais falhas podem ser identificadas?

Conforme mencionado anteriormente, esse tipo de teste serve para identificar uma série de falhas que podem colocar em jogo a segurança e eficiência da operação. Entre essas falhas, podemos destacar, por exemplo:

• Vazamentos visíveis e microvazamentos
• Queda de pressão ao longo do tempo
• Deformações em tubos ou mangueiras
• Falhas em soldas ou conexões roscadas
• Problemas em flanges e vedação
• Fragilidade estrutural do sistema

O teste hidrostático é obrigatório?

Na maioria das aplicações industriais o teste é obrigatório, especialmente em sistemas pressurizados. Só para exemplificar, processos de comissionamento, auditorias de segurança e normas técnicas e práticas de engenharia exigem esse teste.

Quais normas regem o teste hidrostático?

No contexto industrial brasileiro, destacam-se normas como:

• NR-13 (para vasos de pressão e sistemas relacionados)
• Normas da ABNT aplicáveis a tubulações
• Especificações de fabricantes de componentes hidráulicos
• Procedimentos internos de engenharia e manutenção

A relação entre teste hidrostático e flushing hidráulico

Embora sejam processos diferentes, o teste hidrostático e o flushing hidráulico se complementam diretamente.

De fato, ambos os processo são essenciais após a montagem, manutenção ou grandes intervenções nos equipamentos, já que ajudam a garantir a integridade do equipamento e o funcionamento dentro dos parâmetros desejados. Em resumo:

• O flushing remove contaminantes sólidos e resíduos internos da tubulação
• O teste hidrostático garante que, após limpa, a tubulação esteja estruturalmente segura

Ou seja: primeiro você limpa, depois verifica vazamentos e valida a integridade.

Sem dúvida, essa integração é essencial para evitar que impurezas ou vazamentos escondam falhas ou comprometam o resultado do teste.

Entenda como funciona o flushing de tubulação industrial.

A solução da Industrial 4.0: eficiência integrada

Pensando na otimização dos processos de manutenção hidráulica, a Industrial 4.0 desenvolveu uma unidade hidráulica especializada capaz de realizar:

• Flushing hidráulico de alta eficiência
• Teste hidrostático com controle preciso de pressão
• Monitoramento contínuo do sistema

Principais vantagens dessa solução:

1. Integração de processos
Flushing e teste hidrostático realizados com o mesmo equipamento, reduzindo tempo e custo operacional.

2. Controle e precisão
A unidade permite ajuste fino de pressão e monitoramento constante, garantindo confiabilidade nos resultados.

3. Agilidade na execução
Menos mobilização de equipamentos e equipes, acelerando o processo de manutenção.

4. Padronização técnica
Execução conforme normas e boas práticas da hidráulica industrial.

5. Segurança operacional
Redução de riscos durante o teste e maior previsibilidade no desempenho do sistema.

Conheça a unidade hidráulica para flushing e teste hidrostático da Industrial 4.0

Quando utilizar essa solução integrada?

Certamente, a combinação de flushing + teste hidrostático é altamente recomendada em:

• Linhas hidráulicas novas (antes de serem colocadas em operação)
• Sistemas críticos (alta pressão ou alta carga)
• Ambientes industriais exigentes (siderurgia, mineração, sucroenergético, etc.)
• Equipamentos que exigem alta confiabilidade operacional

Soluções para testes hidróstaticos

O teste hidrostático em tubulação hidráulica industrial não é apenas uma exigência técnica, com toda a certeza, trata-se de um investimento direto em segurança, eficiência e longevidade do sistema.

Desse modo, quando combinado com o flushing hidráulico e executado com tecnologia adequada, como a unidade hidráulica da Industrial 4.0, o resultado é um processo mais completo, confiável e alinhado às demandas da indústria moderna.

Por isso, se você quer evitar falhas, reduzir custos com paradas e garantir máxima performance, não pode ignorar esse passo: conte com a Industrial 4.0!
