Flushing de tubulação industrial: guia completo
Entenda o que é, como é feito e a importância do flushing de tubulação industrial em sistemas hidráulicos industriais.
O flushing de tubulação industrial é um procedimento essencial na hidráulica industrial. Afinal, ele garante a limpeza interna de sistemas hidráulicos e de lubrificação antes da operação ou após intervenções de manutenção.
De fato, ao montar as tubulações, é comum que partículas contaminantes como limalhas metálicas, resíduos de solda, poeira e óxidos permaneçam no interior das linhas. Esses contaminantes, quando não removidos, podem comprometer válvulas, bombas e componentes de alta precisão, reduzindo drasticamente a vida útil do sistema.
Nesse sentido, o processo de flushing consiste na circulação de fluido em alta velocidade e turbulência controlada. Dessa forma, promove o arraste dessas partículas até que o nível de limpeza atenda aos padrões exigidos, como ISO 4406.
O flushing é indispensável em indústrias como offshore, papel e celulose, siderurgia e energia. Afinal, esses setores exigem níveis rigorosos de limpeza, pois operam com equipamentos críticos, onde falhas podem gerar altos custos operacionais e riscos à segurança.
A Industrial 4.0 Hidráulica Industrial atua com soluções especializadas em flushing de tubulação industrial, utilizando uma unidade hidráulica própria desenvolvida para garantir maior eficiência no processo. Essa tecnologia permite realizar o flushing e o teste hidrostático de forma integrada, com controle preciso e automático de vazão, pressão e temperatura, assegurando resultados rápidos e confiáveis.
O que é flushing de tubulação industrial?
O flushing de tubulação industrial é um processo técnico de limpeza interna aplicado a sistemas hidráulicos e de lubrificação, que utiliza a circulação controlada de fluido em alta vazão e sob regime turbulento para remover contaminantes sólidos e resíduos presentes nas linhas.
Durante etapas como fabricação, montagem, soldagem e manutenção, é comum que partículas como limalhas metálicas, respingos de solda, óxidos, vernizes e poeira fiquem aderidas às paredes internas da tubulação. Nesses casos, a simples circulação de fluido em regime laminar não remove os contaminantes, exigindo condições específicas de escoamento.
O flushing promove um escoamento com número de Reynolds elevado, garantindo turbulência suficiente para desprender partículas incrustadas e mantê-las em suspensão até que os sistemas de filtragem as capturem. Para isso, a equipe da Industrial 4.0 utiliza uma unidade hidráulica especialmente desenvolvida para este processo. Essa unidade hidráulica controla automaticamente variáveis como vazão, pressão, temperatura e viscosidade do fluido. Desse modo, garante a rapidez e eficácia do flushing.
A Industrial 4.0 desenvolveu uma unidade hidráulica exclusiva que além do flushing, realiza também testes hidrostáticos, tudo isso num único equipamento!
Além disso, o processo também envolve filtragem contínua e monitoramento do nível de contaminação em tempo real por meio do contador de partículas Parker iCount, seguindo padrões internacionais como ISO 4406 e NAS 1638. Por fim, o objetivo é atingir um nível de limpeza compatível com a sensibilidade dos componentes do sistema, assegurando confiabilidade operacional desde o início.
Por que o flushing de tubulação industrial é necessário?
O flushing de tubulação industrial é necessário porque a presença de contaminantes sólidos em sistemas hidráulicos é uma das principais causas de falhas prematuras e perda de eficiência operacional.
Conforme mencionamos, resíduos gerados durante montagem ou manutenção, como partículas metálicas, escória de solda e oxidação, podem circular pelo sistema e atingir componentes de alta precisão, como válvulas proporcionais, bombas de pistão e atuadores. Esses componentes possuem tolerâncias extremamente reduzidas, tornando-os altamente sensíveis à contaminação.
Vale ressaltar que mesmo partículas microscópicas podem causar desgaste abrasivo, travamentos, perda de vedação, falhas de resposta e até danos irreversíveis. Isso resulta em aumento de custos com manutenção corretiva, paradas não programadas e redução significativa da vida útil dos equipamentos.
Além disso, a contaminação compromete a estabilidade do fluido hidráulico, podendo afetar propriedades como viscosidade e lubrificação, o que impacta diretamente no desempenho do sistema.
Por isso, o flushing não é apenas uma boa prática, mas uma etapa crítica para garantir que o sistema opere dentro dos padrões de limpeza exigidos, reduzindo riscos e assegurando maior confiabilidade, especialmente em setores como offshore, papel e celulose, mineração e energia.
Quando o flushing deve ser realizado?
A equipe deve realizar o flushing em momentos estratégicos ao longo do ciclo de vida do sistema hidráulico, especialmente quando há maior risco de contaminação interna.
Antes do comissionamento de novos sistemas
Durante a instalação de tubulações e montagem de componentes, é inevitável a introdução de contaminantes no interior das linhas. O flushing, nesse estágio, garante que o sistema entre em operação já dentro dos níveis de limpeza exigidos, evitando falhas precoces e assegurando a integridade dos componentes desde o início.
Após manutenções ou intervenções
Sempre que a equipe abre o sistema para reparos, substituição de componentes ou modificações, ela expõe o sistema ao risco de entrada de partículas e sujeiras. Por isso, deve realizar o flushing após essas intervenções para remover os contaminantes introduzidos durante o processo e restabelecer o padrão de limpeza do sistema.
Sempre que houver suspeita de contaminação no sistema
Quedas de desempenho, falhas recorrentes, desgaste anormal de componentes ou análises de fluido fora dos padrões indicam possível contaminação. Nesses casos, o flushing é utilizado como medida corretiva para restaurar as condições ideais de operação.
Em todos esses cenários, a execução adequada do flushing é essencial para garantir resultados eficazes e duradouros. Isso inclui, por exemplo: controle de vazão, regime de escoamento, filtragem e monitoramento.
A unidade hidráulica desenvolvida pela Industrial 4.0 regula automaticamente todos os parâmetros para garantir a eficiência do processo de flushing hidráulico.
Qual a diferença entre flushing e limpeza comum?
A limpeza comum tem como objetivo remover sujeiras superficiais e contaminantes soltos, geralmente por meio de lavagem simples ou circulação de fluido em condições normais de operação. Esse tipo de limpeza não garante a remoção de partículas aderidas às paredes internas da tubulação nem atende aos padrões exigidos para sistemas hidráulicos de alta precisão.
Já o flushing é um processo técnico controlado, que utiliza fluxo em regime turbulento, alta vazão e parâmetros específicos de operação para promover o desprendimento de partículas incrustadas. Ou seja, diferente da limpeza convencional, o flushing é projetado para atingir níveis rigorosos de limpeza, conforme normas como ISO 4406 e NAS 1638.
Além disso, o flushing realizado pela Industrial 4.0 envolve filtragem contínua e monitoramento da contaminação em tempo real, garantindo que o sistema atinja um padrão adequado para operação segura e confiável, especialmente em aplicações críticas.
Quais contaminantes o flushing remove?
O flushing é capaz de remover uma ampla gama de contaminantes sólidos e resíduos gerados durante processos industriais, que podem comprometer o desempenho do sistema hidráulico.
Entre os principais contaminantes removidos estão:
- Limalhas metálicas: provenientes de processos de usinagem e corte
- Resíduos de solda: como escória, respingos e partículas aderidas
- Poeira e partículas sólidas: introduzidas durante montagem ou manutenção
- Óxidos e incrustações internas: formados por corrosão ou exposição ao ambiente
Além desses, o processo também pode remover partículas microscópicas invisíveis a olho nu, que são extremamente prejudiciais para componentes de alta precisão. A eficiência do flushing está diretamente relacionada à capacidade de manter essas partículas em suspensão e direcioná-las para os elementos filtrantes.
Como saber se o flushing atingiu o nível adequado?
Os especialistas da Industrial 4.0 validam o flushing por meio de análises de contaminação do fluido, utilizando equipamentos de última geração para contagem de partículas, como o Parker iCount. Em seguida, comparam os dados com padrões internacionais, como ISO 4406 e NAS 1638, que classificam o nível de limpeza do sistema com base na quantidade e no tamanho das partículas presentes.
Além disso, durante o processo, a equipe coleta amostras do fluido periodicamente para monitoramento contínuo. Eles só consideram o flushing concluído quando os resultados atingem ou superam a classe de limpeza especificada para o sistema, de acordo com a sensibilidade dos componentes envolvidos.
Esse controle garante não apenas a limpeza visual, mas a conformidade técnica necessária para evitar falhas operacionais e assegurar a confiabilidade do sistema.
Principais erros durante um flushing
- Vazão insuficiente
- Fluxo turbulento baixo
- Filtro inadequado
- Temperatura incorreta
- Validar apenas visualmente
Para evitar esses erros, é necessário contar com uma equipe especializada que utilize os equipamentos adequados.
Quais setores mais utilizam o flushing de tubulação industrial?
O flushing de tubulação industrial é amplamente utilizado em setores que operam com sistemas hidráulicos críticos e exigem altos níveis de confiabilidade e disponibilidade operacional.
Os principais setores incluem:
- Offshore: plataformas e sistemas marítimos com alto risco operacional
- Papel e celulose: processos contínuos e sensíveis à contaminação
- Mineração: ambientes severos com alta carga de trabalho
- Siderurgia: sistemas hidráulicos de grande porte e alta pressão
- Energia: usinas e sistemas que demandam operação ininterrupta
Nesses segmentos, a presença de contaminantes pode causar falhas graves, paradas não programadas e prejuízos significativos, tornando o flushing uma etapa indispensável no comissionamento e na manutenção.
O que é necessário para realizar um flushing eficiente?
Um flushing eficiente depende do controle rigoroso de variáveis operacionais e da correta execução do processo.
Os principais fatores são:
- Vazão adequada: necessária para gerar regime turbulento e garantir o arraste de partículas
- Fluido correto: com viscosidade compatível e, em alguns casos, aquecido para melhorar a eficiência
- Filtragem contínua: para retenção dos contaminantes removidos durante o processo
- Monitoramento da contaminação: por meio de análise de partículas em tempo real ou periódica
Além disso, fatores como temperatura do fluido, configuração do circuito e dimensionamento dos equipamentos também influenciam diretamente no desempenho do flushing. A combinação adequada desses elementos é essencial para atingir os níveis de limpeza exigidos.
Um dos principais diferenciais do flushing realizado pela Industrial 4.0 é que a unidade hidráulica possui um controle automatizado de todas essas variáveis. Com isso, o processo se torna mais rápido e eficaz.
Qual a importância do regime turbulento no flushing?
O regime turbulento é fundamental para a eficiência do flushing, pois aumenta significativamente a capacidade de remoção de contaminantes aderidos às paredes internas da tubulação.
Em regime laminar, o fluido escoa de forma ordenada, com baixa capacidade de arraste, o que não é suficiente para remover partículas incrustadas. Já no regime turbulento, há maior agitação do fluido, criando forças de cisalhamento que desprendem essas partículas e as mantêm em suspensão.
O número de Reynolds determina diretamente esse efeito e deve atingir valores elevados para garantir a turbulência necessária. Sem esse regime, o flushing perde eficácia e pode não alcançar os níveis de limpeza exigidos para sistemas críticos.
Quais os riscos de não realizar o flushing?
A ausência do flushing pode resultar em diversos problemas operacionais e financeiros, especialmente em sistemas hidráulicos de alta precisão.
Entre os principais riscos estão:
- Falhas prematuras em componentes: devido ao desgaste causado por partículas contaminantes
- Redução da eficiência do sistema: afetando desempenho e produtividade
- Paradas não programadas: que impactam diretamente a operação industrial
- Aumento de custos com manutenção: tanto corretiva quanto preventiva
Além disso, a contaminação pode comprometer a integridade do fluido hidráulico e gerar falhas em cadeia, afetando todo o sistema. Em setores críticos, isso pode representar riscos à segurança e perdas significativas.
O flushing pode ser automatizado?
Sim, unidades hidráulicas desenvolvidas especificamente para essa finalidade podem automatizar o flushing, permitindo o controle preciso das variáveis do processo.
A automação possibilita o ajuste e monitoramento contínuo de parâmetros como pressão, vazão e temperatura, garantindo maior estabilidade e repetibilidade. Além disso, reduz a dependência de intervenção manual, minimizando erros operacionais e aumentando a eficiência do processo.
Com sistemas automatizados, como o desenvolvido pela Industrial 4.0, também é possível integrar monitoramento de contaminação e registro de dados, proporcionando maior rastreabilidade e controle de qualidade.
Existe equipamento específico para flushing hidráulico?
Sim, existem equipamentos desenvolvidos especificamente para garantir a eficiência e precisão do flushing hidráulico.
A unidade hidráulica da Industrial 4.0, por exemplo, permite controlar variáveis críticas como vazão, pressão, temperatura e filtragem, criando as condições ideais para o processo. Além disso, equipamentos de medição, como contadores de partículas Parker iCount, são utilizados em conjunto para monitorar o nível de limpeza em tempo real.
A unidade da Industrial 4.0 Hidráulica Industrial realiza o flushing e o teste hidrostático de forma integrada e automatizada. Essa solução proporciona maior controle do processo, redução de tempo de execução e maior confiabilidade nos resultados.

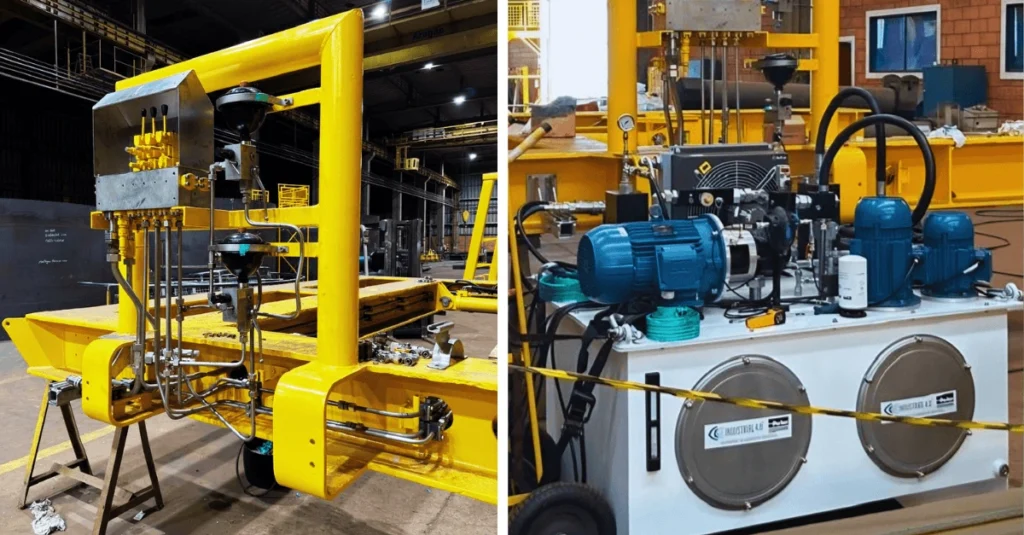

Unidade de flushing
A Industrial 4.0 desenvolveu a unidade hidráulica de flushing e a utiliza nos serviços que realiza. Além disso, disponibiliza o equipamento para aquisição por empresas que desejam investir em uma solução que reduz significativamente os custos de manutenção e operação.
Diferenciais da unidade de flushing hidráulico da Industrial 4.0
A Industrial 4.0 desenvolveu uma exclusiva unidade de flushing hidráulico com foco em desempenho, precisão e automação.
Entre os principais diferenciais estão:
- Controle automatizado de vazão, pressão e temperatura
- Integração com teste hidrostático
- Monitoramento contínuo do processo
- Redução do tempo de flushing
- Maior confiabilidade e repetibilidade dos resultados
Essa tecnologia permite executar o processo com maior eficiência, atendendo às exigências de setores industriais críticos.
Conheça a nossa unidade hidráulica para realização de flushing hidráulico.
Quem realiza o serviço de flushing de tubulação industrial?
Empresas especializadas devem realizar o serviço de flushing de tubulação industrial, utilizando conhecimento técnico, equipamentos adequados e controle rigoroso do processo.
A Industrial 4.0 Hidráulica Industrial atua nesse segmento oferecendo soluções completas, com unidades hidráulicas desenvolvidas especificamente para flushing e testes hidrostáticos, garantindo maior agilidade, eficiência, precisão e confiabilidade.
Flushing em sistema hidráulico: case de sucesso
A Industrial 4.0 desenvolve soluções e realiza serviços de flushing em diversos equipamentos industriais. Neste caso, executamos o flushing em um sistema hidráulico utilizado na indústria offshore. Realizamos o trabalho com nossa unidade hidráulica exclusiva, que nos permitiu concluir o flushing e o teste hidrostático em apenas 1 hora, eliminando de forma rápida e precisa toda a contaminação. Por fim, validamos a qualidade do serviço com o contador de partículas Parker iCount. Confira no vídeo!
Serviço de flushing com óleo hidráulico da Industrial 4.0
Com o flushing de tubulação hidráulica da Industrial 4.0, é possível reduzir em até 85% as falhas em sistemas hidráulicos industriais.
Só para exemplificar, os principais diferenciais do serviço incluem:
- Uso de tecnologia própria exclusiva
- Unidade hidráulica automatizada possibilita o controle rigoroso das variáveis do processo

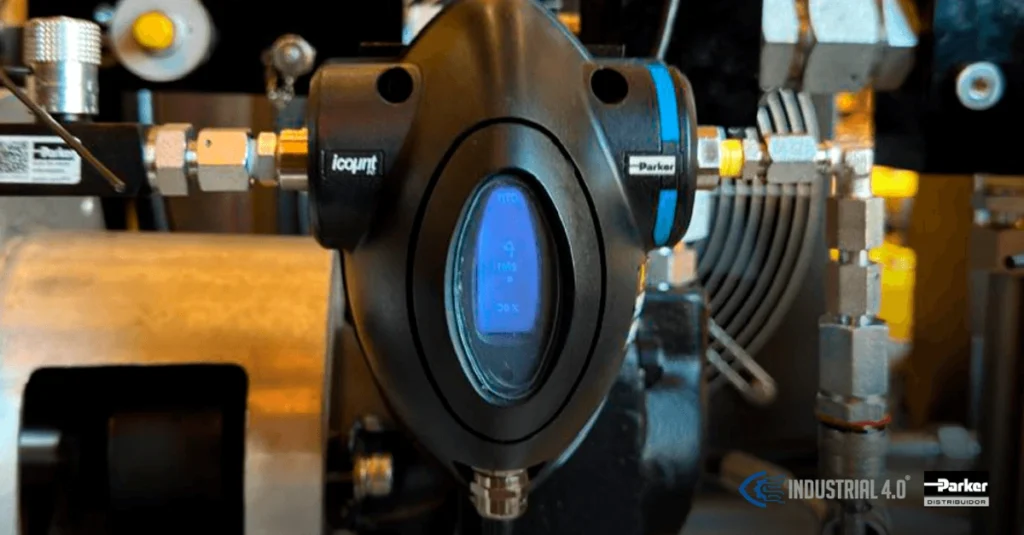

- Monitoramento por análise de partículas com o Parker iCount
- Integração com testes hidrostáticos
- Redução de tempo e aumento da eficiência operacional
Essa abordagem garante resultados consistentes e alinhados às exigências das indústrias mais críticas.
Conte com a Industrial 4.0!
FAQ
Ainda ficou com alguma dúvida sobre o flushing de tubulações industriais, dá uma olhada aqui:
Quando o flushing deve ser realizado?
Segundo Junior Sartor, proprietário da Industrial 4.0, o flushing é recomendado sempre que houver risco de contaminação do circuito, especialmente:
1- Após a montagem de novas tubulações;
2- Depois de soldagens ou modificações no sistema;
3- Após grandes manutenções;
4- Antes do comissionamento de equipamentos;
5- Depois da quebra de bombas ou motores hidráulicos;
6- Quando houver contaminação severa do fluido.
Qual a diferença entre flushing e uma simples limpeza da tubulação?
Uma limpeza convencional remove sujeiras superficiais. Já o flushing utiliza circulação controlada em regime turbulento para desprender e remover contaminantes aderidos às paredes internas da tubulação, além de validar o resultado por meio de análises de limpeza, como a ISO 4406.
O flushing substitui a troca do óleo?
Não, o flushing é um processo de descontaminação do sistema hidráulico ou de lubrificação. No entanto, ele não substitui a troca do óleo, podendo ser necessário realizar também a substituição completa do mesmo. A decisão deve considerar análises de contaminação, degradação do óleo e recomendações do fabricante.
O flushing remove água do sistema?
O flushing remove principalmente partículas sólidas. Sendo assim, se houver contaminação por água, normalmente são necessárias soluções complementares, como sistemas de desidratação ou equipamentos específicos para remoção de água do fluido, como o Aquavac da Parker.
Quanto tempo demora um flushing industrial?
Segundo o engenheiro Eduardo Bianchese, da Industrial 4.0, o tempo varia conforme fatores como:
1- Extensão da tubulação;
2- Volume de fluido;
3- Grau de contaminação;
4- Diâmetro das linhas;
5- Vazão utilizada;
6- Nível de limpeza exigido.
Por isso, não existe um tempo padrão e o processo deve continuar até que o sistema atinja a classe de limpeza especificada: “Aqui na Industrial 4.0, temos soluções que possibilitam realizar o flushing hidráulico, juntamente com o teste hidrostático em menos de uma hora”, afirma Bianchese.
Como saber se o flushing foi eficiente?
A eficiência do flushing é comprovada por meio da análise do nível de contaminação do fluido. Para isso, pode ser utilizado um contador automático de partículas como, por exemplo o Parker icount. O icount verifica se o sistema atingiu a classe de limpeza especificada, como a ISO 4406. O processo só deve ser considerado concluído após essa validação.
Quais contaminantes o flushing remove?
O processo pode remover diversos contaminantes, como por exemplo:
Partículas metálicas;
Cavacos de usinagem;
Respingos de solda;
Areia;
Ferrugem;
Óxidos;
Resíduos de montagem;
Partículas provenientes do transporte e armazenamento.
O flushing pode ser realizado com o equipamento em operação?
Normalmente não, na maioria dos casos, utiliza-se uma unidade de flushing independente, desenvolvida para fornecer vazão, pressão e filtragem adequadas durante o processo de limpeza.
Toda tubulação industrial precisa de flushing?
Nem todas, a necessidade depende da criticidade do sistema, dos componentes utilizados e das exigências do fabricante. Sistemas hidráulicos de alta pressão, lubrificação, servoacionamentos e equipamentos de alta precisão geralmente exigem flushing antes da entrada em operação.
Quais normas podem ser utilizadas para validar o flushing?
A validação normalmente considera normas e padrões relacionados ao nível de limpeza do fluido, como por exemplo:
ISO 4406;
NAS 1638 (quando especificada);
Requisitos definidos pelo fabricante do equipamento;
Especificações do projeto.
O que é regime turbulento no flushing?
O regime turbulento ocorre quando o fluido circula com velocidade suficiente para gerar turbulência dentro da tubulação. De fato, essa condição aumenta significativamente a capacidade de desprender partículas aderidas às paredes internas, tornando o flushing muito mais eficiente do que uma simples circulação de óleo.
Por que o número de Reynolds é importante?
O número de Reynolds é utilizado para verificar se o escoamento atingiu o regime turbulento. Quanto maior o Reynolds, maior tende a ser a eficiência na remoção de contaminantes durante o flushing, desde que sejam respeitados os limites operacionais do sistema.
O flushing pode aumentar a vida útil dos equipamentos?
Sim, ao reduzir significativamente a quantidade de partículas presentes no sistema, o flushing contribui para diminuir o desgaste de bombas, válvulas, cilindros e outros componentes, aumentando a confiabilidade e reduzindo custos de manutenção ao longo do tempo.
O flushing pode ser realizado em sistemas de lubrificação?
Sim, além de sistemas hidráulicos, o flushing também é amplamente utilizado em sistemas de lubrificação industrial, onde a limpeza das tubulações é fundamental para proteger mancais, redutores, turbinas, compressores e outros equipamentos críticos.
É possível medir a limpeza durante o flushing?
Sim, com um equipamento como o Parker icount, a contagem de partículas pode ser feita durante o processo, permitindo acompanhar a evolução da limpeza em tempo real e identificar o momento em que o sistema atingiu a classe especificada.
Qual a vantagem de contratar uma empresa especializada?
Empresas especializadas possuem equipamentos dimensionados para realizar o flushing com vazão, pressão e filtragem adequadas, além de instrumentos para validar os resultados. Sem dúvida, isso proporciona maior segurança, reduz o risco de falhas futuras e garante que o sistema entre em operação dentro dos níveis de limpeza exigidos pelo projeto.
Como escolher uma empresa especializada em flushing?
Ao contratar esse serviço, é importante verificar primeiramente, se a empresa possui equipamentos específicos para flushing, com controle eficiente de vazão e pressão. Além disso, verifique se ela utiliza contadores automáticos de partículas que possibilitem a validação conforme ISO 4406, como é o caso do Parker icount. Por fim, outros fatores incluem: emissão de relatório técnico, equipe especializada em sistemas hidráulicos industriais, realização do teste hidrostático em conjunto.
Quer garantir um flushing eficiente no seu sistema hidráulico industrial? A INDUSTRIAL 4.0 fornece as soluções ideias para realização desse serviço. ENTRE EM CONTATO agora mesmo e solicite sua cotação.
