Bancada de teste hidráulica: Guia técnico

Ter uma bancada de teste hidráulica é ideal para diagnóstico, validação de desempenho e para evitar falhas operacionais.

Ter uma bancada de teste hidráulica significa ter em mãos uma ferramenta muito útil para verificar o desempenho e diagnosticar falhas em componentes hidráulicos. Tudo isso, de forma rápida, fácil e precisa.

Afinal, com uma bancada é possível testar, por exemplo, válvulas e cilindros hidráulicos diversos sempre que precisar. Sem dúvida, isso é muito útil tanto para prestadores de serviços, quanto para industrias que desejam melhorar seus processos de manutenção.

Mas, antes de nos aprofundar, saiba que a INDUSTRIAL 4.0 possui mais de 20 anos de experiência na área. Além disso, é Distribuidora Autorizada Parker na área hidráulica industrial. Todo esse know-how foi utilizado para desenvolver e fabricar uma bancada exclusiva que, com toda a certeza, oferece o melhor custo-benefício do mercado.

 Por isso, se você chegou até aqui procurando por uma bancada precisa, confiável e acessível, conheça a bancada de testes da Industrial 4.0.

Agora, vamos lá!

O que é uma bancada de teste hidráulica

Em resumo, a bancada de teste hidráulica é uma ferramenta composta por um conjunto (unidade hidráulica + instrumentação + comandos) projetada para testar componentes hidráulicos em ambiente controlado, medindo e registrando parâmetros como:

• Pressão
• Vazão
• Estanqueidade/vazamento
• Temperatura
• Resposta e tempo de comutação (em válvulas)
• Desempenho sob carga e repetibilidade

Para que serve uma bancada de teste hidráulica

A bancada de teste hidráulica serve para testar, validar e diagnosticar componentes hidráulicos antes de instalá-los ou recolocá-los em operação.

Assim sendo, ela simula as condições reais de trabalho do equipamento, permitindo verificar se tudo está funcionando dentro dos parâmetros corretos de pressão, vazão e desempenho. Desse modo, a bancada tem como função:

• Testar bombas hidráulicas
• Avaliar válvulas hidráulicas
• Verificar cilindros hidráulicos
• Medir pressão, vazão e temperatura
• Identificar vazamentos internos
• Detectar falhas antes da instalação

Vantagem de utilizar uma bancada de teste hidráulica

Em resumo, contar com uma bancada de teste hidráulica é estratégico: ela reduz custos operacionais, evita retrabalhos e elimina desperdícios de tempo na produção.

Sendo assim, a bancada de teste fornece a garantia técnica de que o componente está pronto para voltar à operação com segurança e desempenho adequado.

De fato, uma bancada de teste hidráulica de qualidade eleva o nível técnico da operação: aumenta a precisão dos ensaios, agiliza o diagnóstico, valida o desempenho real dos componentes e reduz significativamente o risco de falhas operacionais. Com uma bancada você:

1. Evita trocas por tentativa e erro (trocar a válvula “suspeita”, depois a bomba, depois o motor…);
2. Confirma a causa raiz com medição (pressão e vazão reais, perdas internas, travamentos);
3. Diminui paradas: você testa, valida e devolve o componente com mais segurança;
4. Padroniza a qualidade: todo reparo passa por um critério de aprovação.

O que uma bancada de teste hidráulica precisa ter

Aqui vai um checklist prático do que normalmente diferencia uma bancada “básica” de uma bancada realmente útil na rotina industrial.

1) Faixa de pressão e vazão compatíveis com sua realidade

Parece óbvio, mas é onde mais se erra: a bancada precisa cobrir picos, não só o “normal” do processo.

2) Instrumentação confiável

Sem bons sensores e medidores, a bancada vira “achismo com manômetro”. O ideal é medir e registrar (mesmo que de forma simples) pressão, vazão e temperatura.

3) Circuitos de teste adequados ao componente

Testar válvula direcional não é igual a testar proporcional, e testar cilindro não é igual a testar bomba. Projetos personalizados são o caminho quando há variedade de componentes.

4) Segurança e repetibilidade

Proteções, válvulas de alívio bem dimensionadas, rotinas de teste padronizadas e, quando aplicável, automação (ciclagem, intertravamentos, IHM).

A própria Global divulga projetos com painel/IHM e foco em testes como pressão e vazão, reforçando esse lado de padronização e controle.

Aplicação da bancada de teste hidráulica

Uma bancada de teste hidráulica tem várias aplicações, principalmente no setor industrial. Aqui estão algumas das principais aplicações:

Teste de válvulas e cilindros hidráulicos

A bancada de teste hidráulica permite testar o funcionamento e diagnosticar falhas com precisão e confiabilidade em válvulas e cilindros hidráulicos.

Análise do nível de potência dos componentes

Este equipamento permite que os operadores analisem o nível de potência dos componentes.

Garantia do bom desempenho do circuito hidráulico

A bancada de testes também garante o bom desempenho do circuito hidráulico no geral.

Verificação da qualidade dos componentes antes da instalação

Permite que os operadores verifiquem a qualidade dos componentes antes de instalá-los.

Testes hidráulicos de bombas de circuito aberto e fechado, motores, pistões, comandos e válvulas

Utilizado na manutenção de sistemas hidráulicos de colhedeiras diversas, máquinas de terraplanagem e construção civil, caminhões munck, betoneiras, etc.

Por que ter uma bancada de teste hidráulica

Além dos óbvios benefícios para quem presta serviços de manutenção na área hidráulica, o uso da bancada de teste também é muito útil dentro das indústrias. De fato, a praticidade em poder testar com agilidade válvulas e cilindros de um sistema hidráulico garante uma série de benefícios.

Agilidade no diagnóstico de falhas

Por exemplo, a bancada permite entender rapidamente qual é o problema do equipamento. Assim, é possível agilizar a resolução do problema e reduzir tempo de máquina parada. Além disso, uma bancada de qualidade garante a precisão dos testes, fornecendo o caminho exato a seguir na manutenção.

Melhoria nos processos industriais

Sem dúvida, a praticidade e agilidade proporcionada pela bancada permite uma uma melhoria nos processos industriais, com redução de tempo e custo de manutenção, além de aumento na produtividade.

Facilidade nos teste

A bancada permite que os próprios operadores testem o funcionamento dos componentes sem ter que abri-los, evitando o comprometimento dos componentes.

Prevenção de problemas no sistema

A bancada de testes permite que seja verificada a qualidade dos componentes antes de instalá-los. Isso pode ajudar a prevenir problemas no sistema, pois os operadores podem detectar problemas antes que eles se tornem mais graves.

Como escolher uma bancada de testes de qualidade

A bancada precisa simular perfeitamente o funcionamento de um sistema hidráulico. Por isso, precisa contar os mesmos componentes e especificações presentes nos equipamentos hidráulicos. Nesse sentido, para garantir a confiabilidade e precisão dos testes, a construção da bancada deve utilizar componentes de alta qualidade. A bancada da Industrial 4.0, por exemplo, utiliza apenas componentes Parker, empresa que é líder mundial em automação e controle.

Outro fator importante é que a bancada deve ser compatível com diferentes tipos de válvulas e cilindros. Assim sendo, considere a possibilidade de personalizar a bancada para que fique de acordo com a sua necessidade de aplicação.

Conheça melhor as características técnica da bancada de teste hidráulica da INDUSTRIAL 4.0.

Como funciona a bancada de teste hidráulica

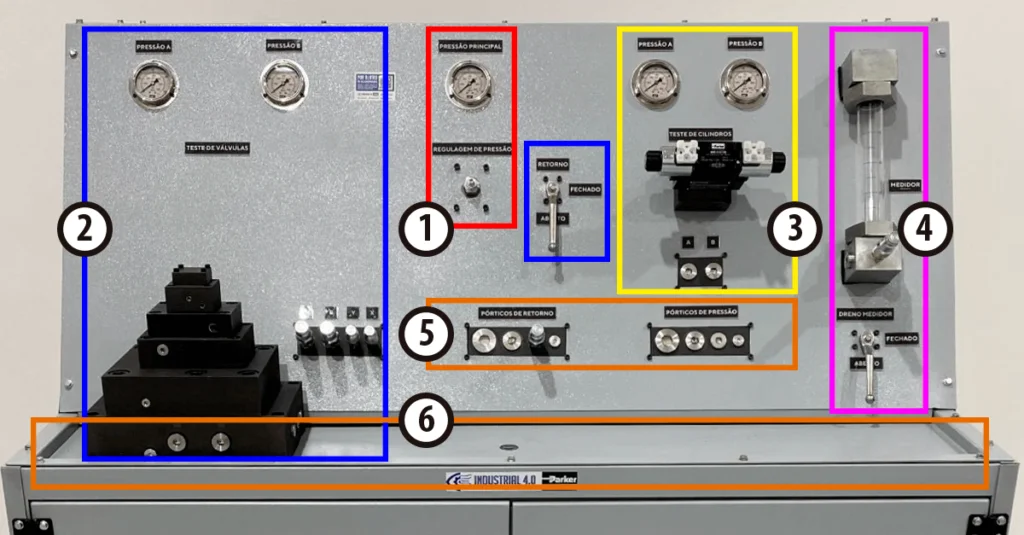

A bancada de teste é alimentada por uma unidade hidráulica dotada de um motor elétrico. O motor aciona uma bomba hidráulica que gera pressão e envia o óleo para o sistema. Confira como funciona a bancada da Industrial 4.0:

1. Controle da pressão de teste

A pressão é um dos principais parâmetros avaliados em uma bancada de testes hidráulica. Por isso, o equipamento conta com um sistema de regulagem que permite controlar a pressão aplicada ao componente durante o teste, de acordo com as condições que precisam ser avaliadas.

O acompanhamento da pressão por meio de manômetros também permite observar o comportamento do componente durante diferentes etapas do ensaio.

2. Teste de válvulas hidráulicas

Uma bancada de testes pode ser utilizada para avaliar diferentes tipos de válvulas hidráulicas, como válvulas direcionais e determinadas válvulas de controle de pressão.

Durante o teste, as linhas hidráulicas são conectadas ao componente para que seja possível acompanhar seu funcionamento sob condições controladas. Dependendo da configuração da bancada, manômetros permitem monitorar a pressão nas diferentes linhas do circuito.

Também é possível direcionar o fluido para sistemas de medição e verificar a existência de vazamentos internos, um parâmetro importante na avaliação das condições de funcionamento de uma válvula.

3. Teste de cilindros hidráulicos

Os cilindros hidráulicos também podem ser avaliados em bancada. Nesse tipo de teste, o circuito fornece pressão e vazão para realizar o avanço e o retorno do cilindro, enquanto instrumentos permitem acompanhar o comportamento das duas linhas.

No caso acima, por exemplo, manômetros instalados nas linhas A e B, por exemplo, possibilitam monitorar a pressão durante a movimentação e auxiliar na identificação de possíveis anormalidades.

A configuração do circuito de teste dependerá das características do cilindro e dos parâmetros que precisam ser avaliados.

4. Medição de vazamentos

A avaliação de vazamentos internos ajuda a identificar as condições de determinados componentes hidráulicos.

Em uma válvula, por exemplo, o fluido pode passar internamente entre regiões que deveriam permanecer isoladas durante determinada condição de operação. A bancada pode direcionar esse fluxo para um medidor de vazamentos, permitindo visualizar e quantificar o volume de óleo que atravessa o componente durante o teste.

Dessa forma, a análise não depende apenas da observação externa do componente.

5. Conexões para testes externos

Uma bancada também pode disponibilizar pontos de pressão e retorno para conexão de equipamentos externos.

Esse recurso amplia as possibilidades de utilização, permitindo alimentar componentes e conjuntos que não podem ser instalados diretamente no painel de testes, como blocos hidráulicos, placas de válvulas e até outros circuitos hidráulicos.

As conexões podem ter diferentes diâmetros e padrões de rosca de acordo com o projeto da bancada e com os equipamentos que serão avaliados.

6. Controle do óleo proveniente dos testes

Durante a montagem, desmontagem e realização dos testes, podem ocorrer vazamentos externos ou permanecer óleo em mangueiras, válvulas, blocos e outros componentes.

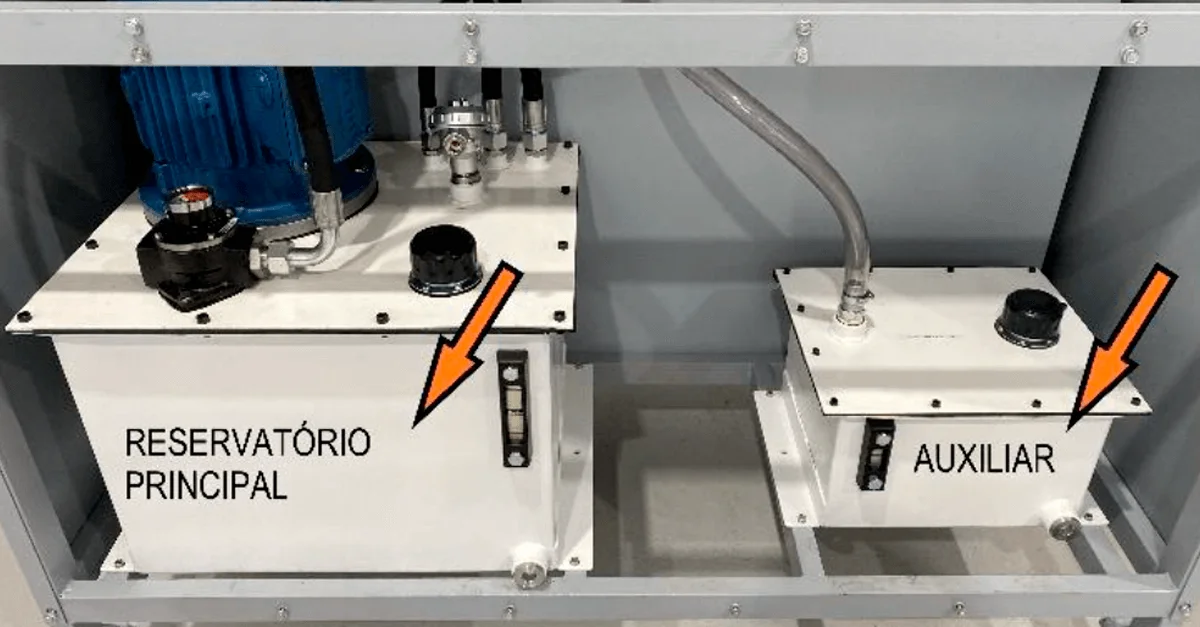

Por isso, uma bancada pode contar com um sistema específico para coletar e direcionar esse fluido para um reservatório auxiliar, evitando que ele retorne diretamente ao reservatório principal.

Além de facilitar a organização da área de teste, essa separação ajuda no gerenciamento do fluido utilizado durante os procedimentos.
