Unidade hidráulica: Guia completo

O que é a unidade hidráulica, como funciona, principais falhas, dicas de manutenção e muito mais. Confira neste artigo.

A unidade hidráulica é um item básico dos equipamentos hidráulicos industriais. Com toda a certeza, somente com uma unidade hidráulica de qualidade, é possível garantir a produtividade e eficiência desse tipo de equipamento. Por isso, é essencial agir para que a unidade hidráulica esteja sempre em perfeitas condições.

Antes de começar, se você chegou até aqui procurando por soluções para sua unidade hidráulica, conheça a INDUSTRIAL 4.0. Vamos lá!

O que é unidade hidráulica?

O nome unidade hidráulica é dado ao conjunto de componentes que trabalham de forma integrada e contínua com o objetivo de gerar a energia hidráulica que faz o sistema funcionar. Essa energia hidráulica, por sua vez, é a responsável por gerar a força e o movimento do atuador. Dessa forma, a unidade hidráulica é aplicada em diversos tipos de equipamentos com funções como: prensar, moldar, injetar, levantar, transportar etc.

Entenda melhor o que é e para que serve a unidade hidráulica neste artigo.

Como funciona a unidade hidráulica?

A unidade funciona da seguinte forma: primeiramente, o motor elétrico é responsável pelo acionamento da bomba hidráulica. A bomba, por sua vez, tem como função gerar vazão. Ou seja, ela “pega” o óleo do reservatório e envia para o sistema. Assim sendo, o óleo é direcionado através das válvulas direcionais. Da mesma forma, as válvulas reguladoras de pressão e vazão, geram e regulam a pressão e a velocidade do sistema. Esse conjunto de ações terminam no atuador, que transforma a força hidráulica gerada em energia mecânica.

Em resumo, o processo funciona assim:

Motor → Bomba (vazão) → Válvulas (pressão) → Energia hidráulica → Atuador → Força e movimento

Por fim, o óleo volta para o reservatório e o ciclo reinicia. Nesse sentido, vale destacar a atuação do filtro de retorno. Afinal, ele age para evitar a presença de impurezas e contaminações no óleo geradas durante a operação. De fato, eles são muito importantes, pois até 80% dos problemas em unidades hidráulicas industriais são causados justamente pela contaminação do fluido.

Se você quer saber mais sobre como funcionam as unidades hidráulicas, temos um artigo especial falando sobre isso.

Componentes e peças da unidade hidráulica

Os componentes de uma unidade hidráulica podem variar de acordo com sua aplicação, mas em geral, ela é composta por:

• Motor elétrico;
• Bomba hidráulica;
• Reservatório;
• Filtros;
• Válvulas direcionais;
• Válvulas reguladoras;

Além disso, outros componentes que podem ser utilizados são: válvulas de retenção, acumuladores, trocadores de calor e aquecedores, entre outros.

Conheça em detalhes os componentes das unidades hidráulicas.

Principais falhas na unidade hidráulica e como resolver

Sem dúvida, as principais falhas na unidade hidráulica estão relacionada à contaminação do óleo. Além disso, dimensionamento incorreto do sistema e manutenção incorreta ou feita fora do prazo também geram falhas críticas. Vale ressaltar que as falhas na unidade ocorrem principalmente na bomba.

Contaminação do óleo

Conforme falamos, a contaminação do óleo é a causa mais comum de falhas na unidade (cerca de 80% dos problemas). Ela ocorre pela entrada no sistema de partículas, água ou ar, causando ruídos, perda de pressão e desgaste acelerado. A solução é manter filtragem eficiente, fazer análise periódica do óleo e garantir boa vedação do sistema.

Superaquecimento

O superaquecimento acontece por falhas no arrefecimento, válvulas desreguladas ou excesso de carga. Dessa forma, provoca degradação do óleo e danos às vedações. Para resolver, é necessário ajustar a pressão, revisar o sistema de resfriamento e substituir o fluido quando preciso.

Cavitação na bomba

A cavitação na bomba é causada por problemas na sucção ou entrada de ar no sistema, gerando ruídos intensos e vibração, podendo danificar rapidamente a bomba. Corrige-se ajustando a linha de sucção e mantendo o nível adequado de óleo.

Vazamentos

Os vazamentos, externos ou internos, resultam em perda de força e aumento da temperatura. Nesse sentido, a solução envolve a troca de vedações e a revisão dos componentes desgastados.

Outras falhas

Além disso, falhas em válvulas e no sistema elétrico podem causar paradas inesperadas, sendo resolvidas com inspeção, limpeza e manutenção preventiva.

De modo geral, um bom projeto, controle adequado do óleo e manutenção preventiva são essenciais para evitar a maioria das falhas em unidades hidráulicas.

Conheça em detalhes as principais falhas na unidade hidráulica e como resolver.

Manutenção de unidade hidráulica

A manutenção da unidade hidráulica é essencial se você deseja ver o equipamento funcionando corretamente. Ou seja, livre de paradas inesperadas e com longa vida útil. Nesse sentido, quando falamos em manutenção, estamos falando da manutenção preventiva ou preditiva da unidade hidráulica. Afinal, deixar de prevenir os problemas pode causar sérios prejuízos.

Assim sendo, entre os principais aspectos da manutenção preventiva das unidades hidráulicas, estão por exemplo:

• Limpeza externa uma vez por mês;
• Análise do óleo de 3 em 3 meses;
• Medição do nível, pressão e temperatura do óleo diariamente;
• Checagem diária do equipamento para identificar possíveis ruídos e vibrações;
• Troca dos filtros, considerando o prazo estabelecido pelo fabricante.

Já a manutenção preditiva consiste em monitorar a condição do sistema para identificar falhas antes que causem parada ou danos graves. Para isso, recomenda-se o monitoramento de pressão, temperatura e vibração através da instalação de sensores. Da mesma forma, o controle de qualidade do óleo também é altamente indicado.

Leia mais sobre a manutenção da bomba hidráulica.

Retrofit de unidade hidráulica

O retrofit da unidade hidráulica é um processo bastante indicado de tempo em tempos, pois garante a modernização do sistema, sem a necessidade de substituição completa do equipamento. Desse modo, o retrofit permite melhorar o desempenho, segurança e eficiência. De fato, ele corrige problemas recorrentes, reduz consumo de energia, melhora o controle operacional e aumenta a confiabilidade do sistema. Sendo assim, o retrofit envolve a atualização de componentes como bomba, válvulas, sistema de filtragem, comandos elétricos e sensores, além da adequação às normas técnicas atuais.

O retrofit é altamente indicado, pois prolonga a vida útil da unidade hidráulica e reduz custos com manutenção corretiva e paradas não programadas.

Fabricação de unidade hidráulica

Sem dúvida, o projeto e a fabricação da unidade hidráulica é um ponto crucial que define a eficiência, o desempenho, custos de manutenção e vida útil do equipamento. Por isso, exige um projeto técnico bem elaborado e um dimensionamento adequado para garantir desempenho, eficiência e segurança. Nesse sentido, o correto dimensionamento da bomba, reservatório, válvulas e sistema de filtragem é fundamental para atender às exigências de pressão e vazão da aplicação, evitando sobrecargas, superaquecimento e desgaste prematuro dos componentes.

Além de atender às necessidades operacionais, um bom projeto deve considerar a facilidade e a praticidade na manutenção, prevendo acesso simples aos componentes, pontos adequados para coleta de óleo, espaço para substituição de filtros e organização do layout. Isso reduz o tempo de parada, facilita inspeções e aumenta a vida útil do sistema.

Assim, uma unidade hidráulica bem projetada e corretamente dimensionada garante maior confiabilidade, menor custo operacional e melhor desempenho ao longo do tempo.

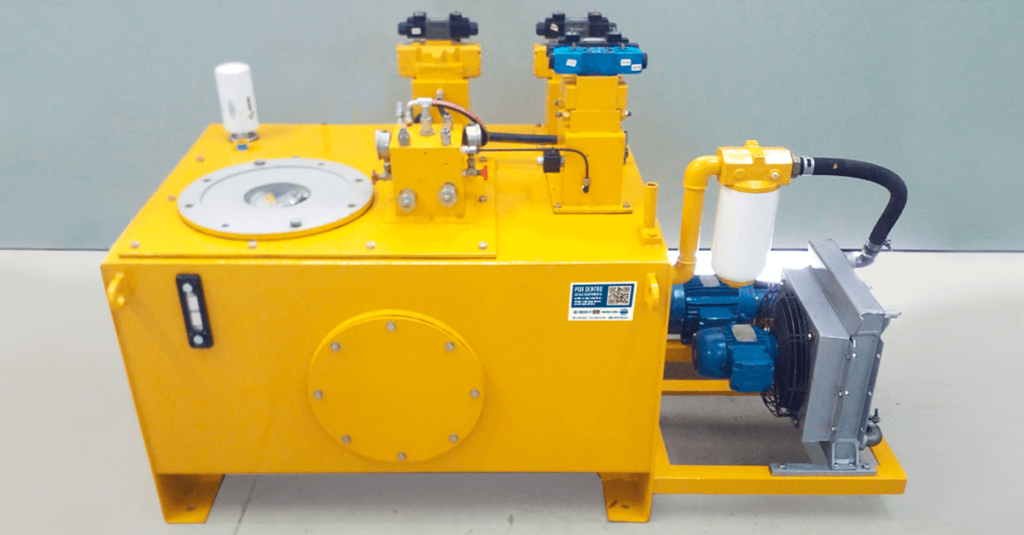

Unidade hidráulica industrial

Se você já sabe o que é uma unidade hidráulica (também chamada de central hidráulica), já deve imaginar o que é a unidade hidráulica industrial. Ela é o conjunto responsável por transformar energia elétrica ou mecânica em energia hidráulica, por meio da pressurização do óleo. Essa energia é então controlada e direcionada para atuadores, como cilindros e motores hidráulicos, que executam o trabalho mecânico em equipamentos industriais.

Leia mais sobre as aplicações da unidade hidráulica industrial

Unidade hidráulica para prensa

A unidade hidráulica para prensa é o sistema responsável por gerar e controlar a pressão necessária para o funcionamento da prensa hidráulica. Ela fornece óleo pressurizado ao cilindro, permitindo a aplicação de força elevada com precisão e controle de velocidade.

Seu projeto deve ser cuidadosamente dimensionado conforme a tonelagem da prensa, o curso do cilindro e o tipo de operação (estampagem, conformação, corte, entre outros). Componentes como bomba, válvulas de controle, reservatório e sistema de filtragem devem garantir segurança, estabilidade de pressão e eficiência energética.

Uma unidade hidráulica bem projetada assegura força constante, repetibilidade no processo e maior vida útil da prensa, além de facilitar a manutenção e reduzir paradas não programadas.

Unidade hidráulica para torno CNC

A unidade hidráulica para torno CNC é responsável por alimentar sistemas como placa hidráulica, contraponto e torre, garantindo fixação segura da peça e movimentos auxiliares com precisão e repetibilidade. Ela deve fornecer pressão estável, resposta rápida e baixo nível de ruído, atendendo às exigências de produtividade e qualidade do processo de usinagem.

Unidade para flushing hidráulico

O flushing hidráulico é um procedimento essencial apra garantir a limpeza do sistema. para realizá-lo é necessário uma unidade hidráulica bastante robusta. Por isso, a Industrial 4.0 desenvolveu uma unidade de flushing hidráulico especializada nessa tarefa.

Unidade hidráulica compacta

Uma unidade hidráulica compacta é um sistema autônomo que inclui uma bomba hidráulica, reservatório de fluido, motor elétrico, válvulas, e componentes de controle. Ela é projetada para fornecer pressão hidráulica para ativar cilindros, motores, válvulas e outros dispositivos em aplicações industriais.

As unidades hidráulicas compactas oferecem várias vantagens, incluindo:

• Tamanho compacto e facilidade de instalação.
• Alta capacidade de potência em um espaço pequeno.
• Controle preciso de movimento e força.
• Durabilidade e confiabilidade em ambientes industriais adversos.
• Facilidade de manutenção e reparo.

Unidade hidráulica Parker

A Parker Hannifin é líder global na fabricação de componentes hidráulicos industriais. Nesse sentido, destaca-se no fornecimento de válvulas, bombas e filtros hidráulicos. Juntos, estes componentes constroem uma unidade hidráulica de altíssima qualidade, com desempenho garantido e baixos custos de manutenção.

As Parker oferece uma ampla gama de unidades hidráulicas destinadas a aplicações industriais. São opções em diversas faixas de fluxo e pressão, capacidades de reservatório, materiais e compatibilidade com diferentes fluidos. Além disso, há opções de unidades de energia padrão, compactas e personalizadas. Compostas por bombas, reservatórios, válvulas de alívio, filtros, indicadores e respiros, as unidades hidráulicas da Parker garantem fornecimento confiável de energia para sistemas hidráulicos.

Saiba mais sobre as unidades hidráulicas Parker

O que é preciso para ter uma unidade hidráulica de qualidade

Para montar uma unidade hidráulica de qualidade é preciso levar em conta uma série de fatores.

Primeiramente, é preciso saber qual é a funcionalidade da unidade. Afinal, cada caso é um caso, sendo de grande importância dimensionar corretamente o sistema. Nesse sentido, deve-se considerar, por exemplo, a vazão da bomba hidráulica, a rotação do motor, a potência, a força e a velocidade de acionamento dos atuadores, entre outras variáveis.

Além disso, é necessário conhecer a capacidade da rede elétrica, a tensão e a corrente para maximizar a eficiência do motor elétrico.

Por fim, é preciso escolher componentes de qualidade garantida.

CÍRCULO VIRTUOSO

Quando a unidade hidráulica é construída ou passa pela manutenção de quem é AUTORIDADE NO ASSUNTO é possível evitar falhas como: contaminação do óleo, vazamentos, perdas de desempenho, defeitos por tempo de uso. Enfim, problemas que causam paradas inesperadas e reduzem a produtividade e a vida útil do equipamento. Melhor ainda, com a manutenção feita por quem é AUTORIDADE NO ASSUNTO é possível identificar e aproveitar oportunidades para colocar toda sua indústria num CÍRCULO VIRTUOSO.

No caso da unidade hidráulica é possível iniciar um CÍRCULO VIRTUOSO ao escolher um fornecedor de qualidade absoluta, como é o caso da INDUSTRIAL 4.0.

INDUSTRIAL 4.0 E PARKER

Com toda a certeza, a união entre INDUSTRIAL 4.0 e Parker é perfeita para oferecer a você a unidade hidráulica ideal e de melhor custo-benefício.

De fato, a INDUSTRIAL 4.0 possui mais de 20 anos de experiência na área hidráulica industrial e conta com o aval de centenas de clientes altamente satisfeitos (PEÇA REFERÊNCIAS). Além disso, a INDUSTRIAL 4.0 trabalha sempre de olho em oportunidades de agregar tecnologias que aumentem a produtividade e a durabilidade do seu equipamento. Dessa forma, é possível reduzir os custos e paradas para manutenção e iniciar um CÍRCULO VIRTUOSO.

Mais do que isso, a INDUSTRIAL 4.0 conta com a parceria da Parker, da qual é distribuidora autorizada. A Parker é uma empresa centenária que disponibiliza inúmeras tecnologias hidráulicas industriais. A parceria com a Parker, por exemplo, permite agregar à unidade, bombas com a exclusiva tecnologia DCP com o menor custo do mercado. Entre outras vantagens, as bombas DCP garantem uma economia de até 70% no consumo de energia.

A INDUSTRIAL 4.0 contam com o know-how necessário para dimensionar a sua unidade de maneira correta. Além disso, utiliza componentes de absoluta qualidade, com a credibilidade Parker. Tudo isso, sem dúvida, resulta na melhor oportunidade pelo menor custo.

Case de sucesso

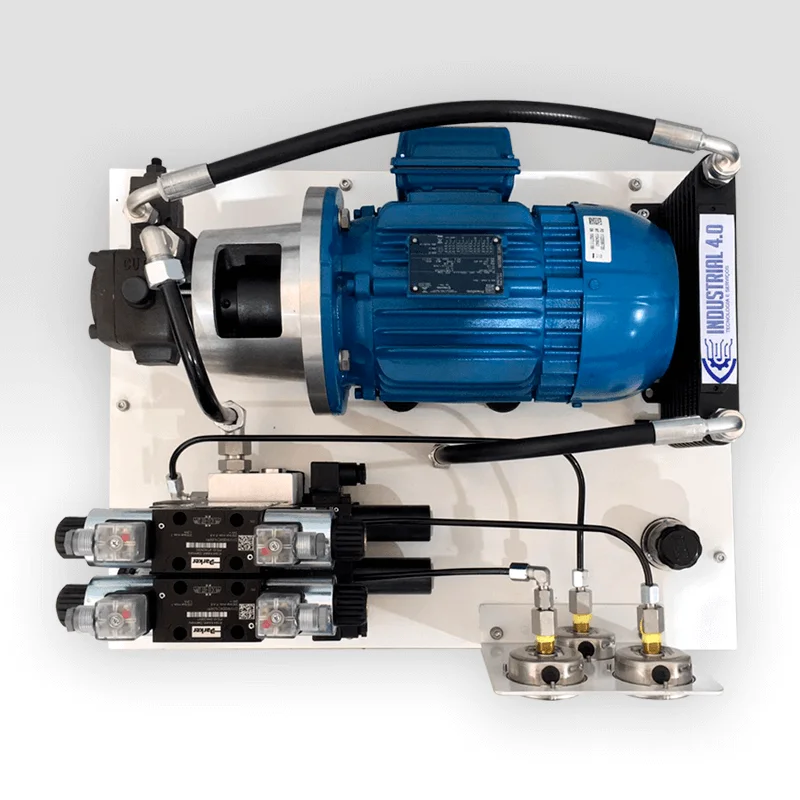

Veja por exemplo, o caso dessa unidade hidráulica — utilizada no TORNO CNC. Essa unidade foi construída recentemente pela INDUSTRIAL 4.0 e está disponível para todos que possuem esse tipo de equipamento. Sem dúvida, trata-se da unidade hidráulica de maior custo-benefício do mercado.

Basicamente, foi feita a substituição dos componentes, com destaque para a troca da bomba da marca concorrente pela similar Parker. Veja o antes e depois:

O que foi feito:

• Substituição da bomba da marca concorrente pela bomba Parker;
• Instalação de motor elétrico padrão;
• Instalação de trocador de calor padrão;
• Montagem com peças padrão de mercado;
• Adaptação de montagem ao espaço limitado da máquina.

Benefícios:

• Menor custo com maior desempenho (MELHOR CUSTO BENEFÍCIO);
• Redução dos custos de manutenção e tempo de máquina parada;
• Maior facilidade na instalação;
• Maior facilidade na manutenção;
• Sistema mais compacto;

Note que todas essas vantagens só são possíveis graças a visão crítica e conhecimento de quem é AUTORIDADE NO ASSUNTO, como é o caso da INDUSTRIAL 4.0. Da mesma forma, tal solução só é viável graças a sólida parceria estabelecida com a Parker. Sendo assim, da mesma forma como no exemplo, a INDUSTRIAL 4.0 possui recursos para construir unidades hidráulicas para diversas aplicações, sempre com a melhor relação custo benefício.

Caso você utilize o TORNO CNC ou qualquer outro equipamento hidráulico industrial, entre em contato e descubra como a unidade hidráulica da INDUSTRIAL 4.0 pode ajudar o seu equipamento a ser mais produtivo.

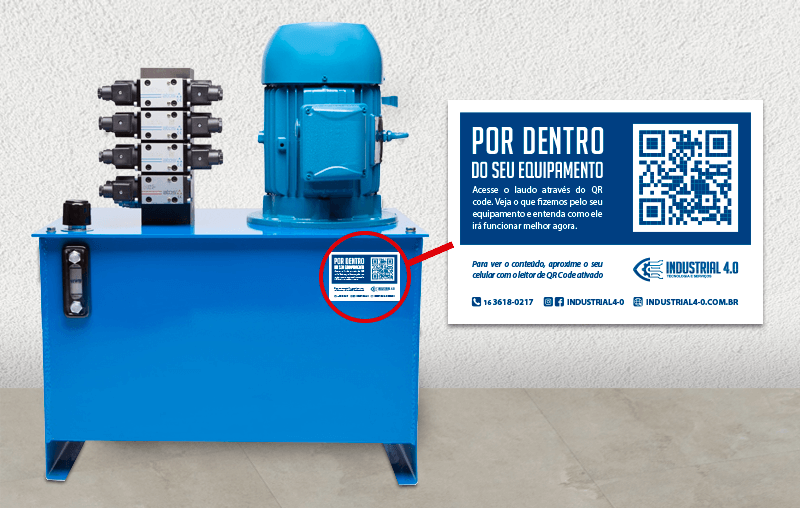

SELO “POR DENTRO DO SEU EQUIPAMENTO”

Além de componentes de alta qualidade — oferecidos com o melhor custo benefício do mercado — as unidades hidráulicas construídas, reformadas ou que passam por manutenção na INDUSTRIAL 4.0 contam com o exclusivo selo “Por dentro do seu equipamento”. O selo é uma novidade da INDUSTRIAL 4.0, desenvolvida para facilitar a vida da equipe de manutenção. Com ele, é possível acessar em poucos segundos — através do smartphone — um completo laudo de manutenção fornecido pela INDUSTRIAL 4.0.

Quando se trata da unidade de equipamentos industriais a INDUSTRIAL 4.0 oferece os seguintes serviços:

Projeto e fabricação de unidades hidráulicas

Retrofit e reforma de unidades hidráulicas

Manutenção de unidades hidráulicas industriais

Fornecimento de componentes Parker para unidades

Enfim, precisa de soluções para a sua unidade hidráulica? FALE COM QUEM É AUTORIDADE!

Precisa de projeto, fabricação, manutenção ou componentes Parker para sua unidade hidráulica? Fale com a nossa equipe e saiba mais.
