Válvulas hidráulicas
Descubra neste artigo tudo o que você precisa saber sobre válvulas hidráulicas: tipos de válvulas, aplicações, principais problemas e como identificá-los.
Sem dúvida, as válvulas hidráulicas exercem um papel fundamental em equipamentos hidráulicos industriais. Afinal, são elas que controlam os sistemas hidráulicos, seja reduzindo, aumentando, fechando ou mantendo a pressão do fluido em determinado ponto.
Se você chegou até aqui procurando por válvulas hidráulicas para sua aplicação industrial, conte com quem é AUTORIDADE EM HIDRÁULICA INDUSTRIAL. Na INDUSTRIAL 4.0 somos DISTRIBUIDORES AUTORIZADOS PARKER. Veja aqui as válvulas disponíveis e caso tenha alguma dúvida, entre em contato pelo WhatsApp agora mesmo.
O QUE É UMA VÁLVULA HIDRÁULICA
A válvula hidráulica é um dispositivo que regula, direciona e controla o fluxo e a pressão do fluido hidráulico. Nesse sentido, basicamente, ela atua através da abertura, fechamento ou obstrução parcial da passagem do fluído. Desse modo, ela pode ser posicionada em diferentes pontos do sistema, de acordo com as necessidades. Além disso, existem diversos tipos de válvulas hidráulicas, cada qual com uma função diferente, conforme verá a seguir.
TIPOS DE VÁLVULAS HIDRÁULICAS
Existem diversos tipos de válvulas hidráulicas. Normalmente, eles são nomeados de acordo com as suas funções (por exemplo: válvula direcional, válvula de retenção etc). Da mesma forma, existem variados tamanhos e tipos de montagem. De fato, quando o assunto é válvula hidráulica, são muitas as opções e variáveis. Nesse sentido, apesar do funcionamento de cada tipo de válvula ser relativamente simples, existem muitos detalhes que você precisa levar em conta na hora de definir a aplicação correta. Sendo assim, a indicação da válvula hidráulica ideal depende de diversos de fatores. Por isso, ao escolher a válvula para o seu equipamento, é essencial contar com o apoio de profissionais capacitados e especializados, que saibam dimensionar e indicar o tipo e o local adequado para instalação das válvulas no seu equipamento.
Abaixo, falamos sobre os principais tipos de válvulas hidráulicas:

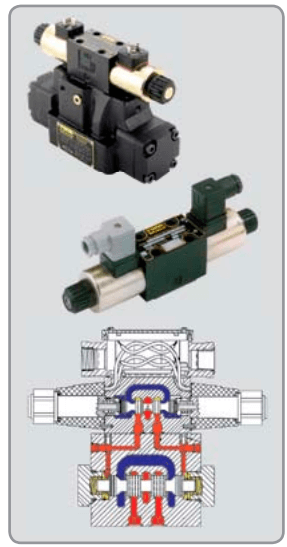

VÁLVULA DIRECIONAL
Como o próprio nome já deixa claro, tem como função direcionar o sentido de fluxo de acordo com as necessidades do circuito. Podem variar de acordo com o número de vias, número de posições, posição de repouso, tipo de acionamento, tipo de retorno (para a posição de descanso) e vazão. Também é conhecida como válvula de controle direcional. CONFIRA AS VÁLVULAS DIRECIONAIS DISPONÍVEIS EM ESTOQUE.
Saiba mais sobre este tipo de válvula baixando o PDF disponibilizado pela Parker.

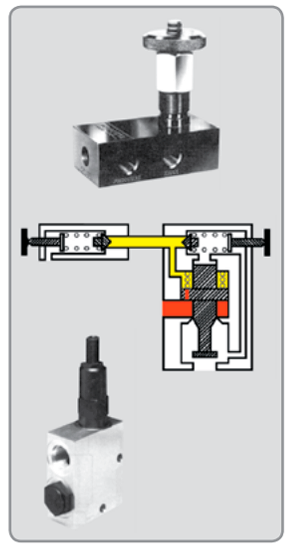

VÁLVULA CONTROLADORA DE PRESSÃO
Esse tipo de válvula serve para controlar a pressão, a direção ou o volume de um fluido nos circuitos hidráulicos. Assim sendo, a válvula controladora de pressão é utilizada para:
- Limitar a pressão máxima de um sistema;
- Regular a pressão reduzida em certas partes dos circuitos;
- Controlar operações sequências;
- Contrabalancear forças mecânicas externas;
- Outras atividades que envolvem mudanças na pressão de operação.
Para saber mais sobre este tipo de válvula, baixe o material disponibilizado pela Parker.
A válvula controladora de pressão subdivide-se em diversos tipos, entre eles:
- Válvula limitadora de pressão
Muita vezes, a válvula controladora de pressão atua como válvula de segurança ou de alívio, mantendo-se normalmente fechada. Além disso, pode ser usada para fazer com que uma operação ocorra antes da outra (válvula de sequência) ou para contrabalancear forças mecânicas externas que atuam no sistema.
- Válvula de sequência de pressão
Esse tipo de válvula atua para determinar a sequência de operações de uma máquina hidráulica. Ou seja, em geral, seu objetivo é retardar determinada ação, até que outra ação se complete. Por exemplo, a válvula de sequência pode ser usada para determinar que um atuador hidráulico funcione somente após o final da operação de um outro atuador ligado em paralelo.
- Válvula de contrabalanço
Pode ser utilizada, por exemplo, em prensas onde existe a necessidade de sustentar com segurança cargas muito pesadas. Nesse sentido, sua principal função é bloquear o fluido para evitar a perda de fluxo. Desse modo, a instalação de uma válvula de contrabalanço é necessária, principalmente, quando é preciso controlar o deslocamento e manusear composições mais pesadas.
- Válvula redutora de pressão.
A válvula redutora de pressão tem como função controlar a pressão do sistema e, em geral, se mantém aberta. Basicamente, as válvulas redutoras de pressão funcionam controlando o fluxo do fluido até que um nível de pressão determinado seja atingido. Veja os produtos disponíveis.

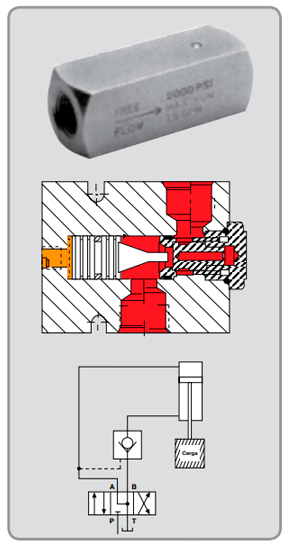

VÁLVULA DE RETENÇÃO
A válvula de retenção, tem como função liberar a passagem do fluido num sentido, ao passo que bloqueia o fluxo no sentido oposto. Por isso, é possível se referir a ela também como uma válvula direcional de uma só via ou válvula de bloqueio. Sendo assim, uma de suas principais funções é proteger o sistema de sobrecargas, proporcionar alívio da pressão e impedir o refluxo. CONFIRA AS VÁLVULAS DIRECIONAIS DISPONÍVEIS EM ESTOQUE.
Saiba mais sobre este tipo de válvula.

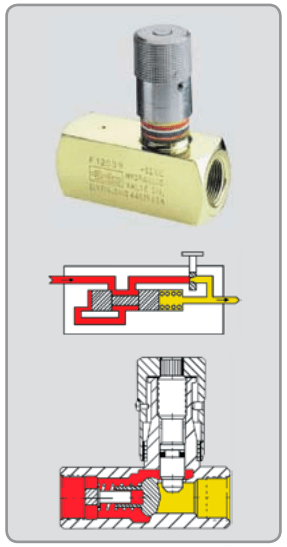

VÁLVULA CONTROLADORA DE VAZÃO
O objetivo da válvula controladora de vazão é reduzir o fluxo da bomba em uma linha do circuito. Nesse sentido, atua oferecendo uma restrição maior que a normal no sistema. Para vencer essa restrição, uma bomba de deslocamento positivo aplica uma pressão maior ao fluido, o que provoca um desvio de parte deste fluxo para outro caminho (em geral, para uma válvula limitadora de pressão). VEJA OS PRODUTOS DISPONÍVEIS
As válvulas controladoras de vazão são aplicadas em sistemas hidráulicos onde é preciso obter um controle de velocidade em determinados atuadores, o que é possível através da diminuição do fluxo que passa por um orifício.
Leia mais sobre este tipo de válvula baixando o material disponibilizado pela Parker.
MANUTENÇÃO DE VÁLVULAS HIDRÁULICAS
Seja qual for o tipo de válvula hidráulica, sem dúvida, a manutenção deve ser feita por quem é AUTORIDADE NO ASSUNTO. Afinal, as válvulas exercem papel fundamental em sistemas hidráulicos. Dessa forma, erros no seu funcionamento, podem causar sérios problemas que levam ao comprometimento de todo o sistema.
Válvulas hidráulicas que funcionam corretamente garantem, por exemplo, o funcionamento adequado e o aumento na vida útil dos atuadores. Além disso, evitam perdas na conversão da energia hidráulica para a mecânica, garantido assim o desempenho do equipamento. Por fim, o funcionamento da válvula também está relacionado à segurança, uma vez que são responsáveis por uma série de funções relacionadas (inclusive sendo necessárias na adequação à NR-12).
Basicamente, a manutenção de válvulas hidráulicas consiste na análise de suas funções, com o objetivo de identificar se tudo está funcionando conforme o desejado. Nesse sentido, é fundamental a utilização de uma bancada de testes. Além disso, ao analisar o equipamento como um todo, é possível identificar a necessidade de substituir, alterar a localização ou mesmo de instalar novas válvulas. Leia mais sobre a manutenção das válvulas hidráulicas.
PRINCIPAIS PROBLEMAS EM VÁLVULAS HIDRÁULICAS – COMO IDENTIFICAR E RESOLVER
Quase 100% dos problemas em válvulas são causados por instalação inadequada, falhas no projeto, contaminação do óleo ou uso de óleo inadequado. Sendo assim, cada tipo de válvula pode apresentar problemas diferentes. Neste guia rápido, ensinamos como identificar os principais sinais de problemas para a partir daí, buscar as melhores formas de resolvê-los:
VÁLVULAS DIRECIONAIS
Entre os principais problemas das válvulas direcionais estão, por exemplo: desgastes nos sistemas de ligação dos controles, pouca pressão piloto, solenoide queimado ou comprometido e ajustes incorretos.
Além disso, quando as válvulas desse tipo estalam ou não se movimentam pode ser que a bobina esteja desgastada ou instalada incorretamente.
Por fim, quando o óleo está esquentando demais, pode ser que a válvula esteja com vazamento ou ajustada incorretamente.
VÁLVULAS CONTROLADORAS DE PRESSÃO
Quando as válvulas controladoras de pressão resultam em nenhuma pressão, pressão baixa ou irregular pode ser que o ajuste esteja incorreto.
Da mesma forma, pode ser que alguma sujeira esteja mantendo a válvula parcialmente aberta, que roscas, superfícies, mangueiras ou molas estejam desgastadas ou danificadas, que haja algum bloqueio no orifício de balanço ou, por fim, que haja vazamentos no pistão.
Já quando as válvulas rangem ou fazem barulho em excesso é possível que a viscosidade do óleo esteja com parâmetros inadequados. Além disso, pode ser retorno excessivo na linha de pressão, ajustes errados ou o uso de mangueiras inadequadas.
Quando há superaquecimento, a viscosidade do óleo pode estar muito alta, da mesma forma pode haver algum vazamento interno na válvula.
Já quando a pressão aumenta muito durante o ajuste da válvula pode ser que a mangueira seja imprópria ou esteja desgastada. Outro problema possível é que a drenagem esteja restrita.
Válvulas de redução de pressão
Válvulas de redução de pressão instáveis podem indicar contaminação no óleo.
Além disso, pode ser que os orifícios ou balanças estejam tapados, que a linha de drenagem não seja aberta diretamente no reservatório ou que as mangueiras estejam desgastadas.
Válvulas de sequência
No caso específico das válvulas de sequência, caso elas não estejam funcionando corretamente, pode ser que a instalação tenha sido feita incorretamente ou que o ajuste esteja errado.
Da mesma forma, a vedação pode estar danificada ou a cobertura da válvula não está apertada corretamente.
VÁLVULAS DE RETENÇÃO
Geralmente, quando a válvula de retenção apresenta variações de fluxo é porque o cilindro ou motor estão vazando. Nesses casos, pode ser que a viscosidade do óleo esteja muito alta ou que o óleo esteja contaminado.
Do mesmo modo, quando este tipo de válvula apresenta fluxo impróprio pode ser que ela esteja ajustada incorretamente. Além disso, pode significar também que a passagem entre a válvula e o pistão esteja fechada, que os orifícios estejam bloqueados ou mesmo que o óleo esteja muito quente.
VÁLVULAS HIDRÁULICAS PARKER
A Parker oferece válvulas hidráulicas em uma ampla variedade de tipos e configurações. As válvulas da Parker podem ser manuais, acionadas por motor, operadas por solenoide ou acionadas eletricamente. Enquanto as configurações de montagem podem ser de sub-base, em linha ou manifold.
Como distribuidora Parker na área hidráulica industrial, a INDUSTRIAL 4.0 oferece as válvulas hidráulicas da marca com o conhecimento de quem há mais de 20 ano trabalha no setor. Dessa forma, com o apoio da INDUSTRIAL 4.0 você pode melhorar o desempenho dos seus equipamentos industriais através do uso de componentes inovadores e sistemas completos.
