Impressora flexo – Unidade Hidráulica

A impressora flexo é equipada com atuadores e unidade hidráulica. Sendo assim, um bom projeto hidráulico e manutenção são fundamentais para que o equipamento funcione corretamente.

As impressoras flexo são muito utilizadas na indústria gráfica, especialmente de embalagens. Trata-se de um equipamento que utiliza clichê de borracha ou foto polímero com imagem para realizar as impressões. Da mesma forma, utiliza tintas em estado líquido, com secagem instantânea.

Esse tipo de impressora conta com alguns componentes hidráulicos, como atuadores e unidades hidráulicas. Sendo assim, a unidade hidráulica tem a importante função de acionar o atuador que, por sua vez, pode trabalhar de duas maneira: ou numa estrutura de desbobinamento ou numa estrutura intermediaria. No caso das estruturas intermediárias com roletes móveis, os atuadores tem como função alinhar o material na entrada da impressão, facilitando assim, ações posteriores como o corte e a laminação.

Enfim, levando tudo isso em conta, é fato que para a impressora flexo desempenhar adequadamente sua função, é necessário que o sistema hidráulico esteja funcionando sempre de forma correta.

MANUTENÇÃO UNIDADE HIDRÁULICA IMPRESSORA FLEXO

Recentemente, recebemos para manutenção aqui na INDUSTRIAL 4.0, uma unidade hidráulica utilizada numa impressora flexo. Ela apresentava desgaste por tempo de uso e contaminação do óleo, certamente os dois problemas mais comuns nesse tipo de unidade. Confira abaixo como foi feita essa manutenção e se precisar desse tipo de serviço, claro, pode conta com a gente! CLIQUE AQUI para falar agora mesmo (pelo WhatsApp) com a nossa equipe.

Unidade hidráulica antes da desmontagem.

Foram encontradas grande quantidade de partículas sólidas retidas no fundo do reservatório. Além disso, a aba superior estava com cola para fazer a vedação da tampa.

Da mesma forma, na parte inferior da tampa as mangueiras estavam sujas e havia também a presença de cola para vedação.

A maior parte da bomba de engrenagens estava em perfeito estado. Desse modo, fora realizadas apenas a substituição do retentor e das vedações da válvula limitadora de pressão.

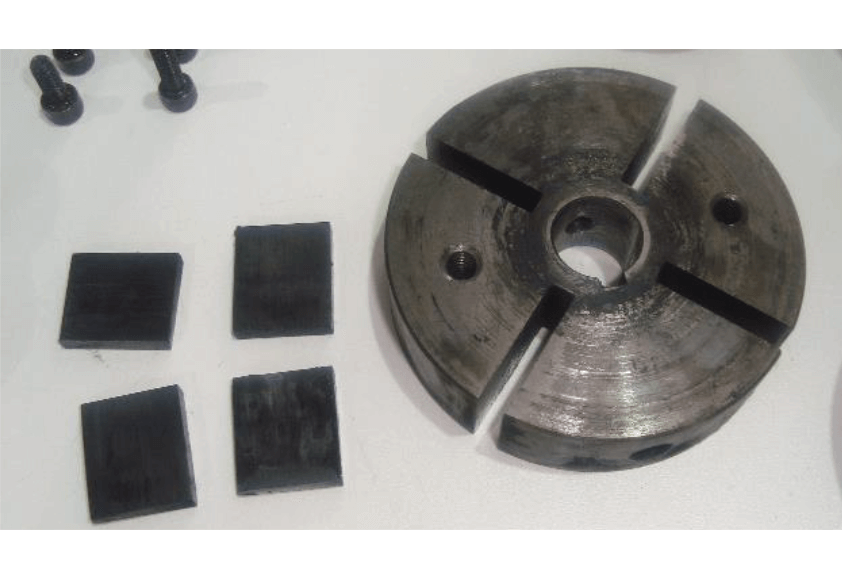

Já na bomba de palhetas, as palhetas de grafite estavam desgastadas, sendo necessária a substituição.

O QUE FOI FEITO:

• Serviço de inspeção, desmontagem, limpeza e pintura externa em esmalte sintético;
• Junta de vedação de borracha da tampa nova;
• Substituição das palhetas de grafite;
• Troca das vedações das válvulas;
• Substituição dos elementos do filtro de ar.
