Norma iso 4406: guia completo
Conheça a norma ISO 4406: garanta a produtividade e reduza os custos de manutenção dos seus equipamentos hidráulicos industriais.
Com toda a certeza, a contaminação do óleo é o maior problema em sistemas hidráulicos industriais. De fato, as estatísticas apontam que cerca de 80% das falhas nesse tipo de sistema são causadas pela contaminação. Por isso, é fundamental investir em sistemas de filtração que mantenham o fluido nos parâmetros adequados.
Mas afinal, quais são esses parâmetros? Como eles são definidos?
É para isso que servem normas como a ISO 4406.
Neste artigo você entenderá:
- O que é e para que serve a norma ISO 4406.
- Qual a importância e como medir a contaminação do óleo pela norma ISO 4406.
- O que fazer se o código ISO 4406 estiver alto.
- Qual equipamento mede isso.
- Como monitorar continuamente.
- Soluções para monitorar a contaminação pela norma ISO 4406.
- Soluções para evitar a contaminação do óleo
Agora vamos lá!
Em resumo, a norma ISO 4406 tem como função determinar o nível padrão de qualidade do óleo. Ela faz isso, determinando um número de partículas contaminantes aceitável por volume de óleo.
Para que serve a norma ISO 4406
A contaminação do fluido sempre foi o calcanhar de Aquiles dos sistemas hidráulicos industriais. E isso tem piorado conforme aumentam as pressões de trabalho.
De fato, nos últimos anos, os equipamentos hidráulicos industriais evoluíram significativamente. Só para ter uma ideia, as pressões de trabalho desse tipo de equipamento aumentaram em 50% ou mais nos últimos anos.
Sem dúvida, a partir desses fatores, o nível de exigência também aumentou. Como resultado, a tolerância dos equipamentos à contaminações diminuiu.
Desse modo, é cada vez mais importante definir com clareza os parâmetros de limpeza do óleo necessários para garantir o correto funcionamento dos equipamentos.
Há, portanto, a necessidade de determinar, com clareza e precisão, qual o nível de limpeza que o fluido precisa ter para garantir o perfeito funcionamento do sistema.
Pensando nisso, organizações como NFPA, ASTM, SAE, ISO e NAS trabalham duro. De fato, elas vêm há muitos anos buscando formas de estabelecer os melhores critérios para determinar o padrão de qualidade dos fluidos. Nesse sentido, hoje em dia, as normas internacionais mais aceitas são a ISO 4406 e a NAS 1638.
A NAS 1638 é uma norma mais antiga, estabelecida em 1964. Trata-se de uma norma menos clara, já que não relaciona o tamanho das partículas com a quantidade das mesmas.
Já a norma ISO 4406 é um guia de representação, que busca simplificar o relatório de contagem de partículas. Para isso, converte a quantidade encontrada por mililitro em um código que mensura esse valor.
O que é a norma ISO 4406
A ISO 4406 é uma norma internacional que classifica o nível de contaminação por partículas sólidas em fluidos hidráulicos. Sendo assim, ela padroniza a forma de medir e comunicar a limpeza do óleo, permitindo comparações e controle mais preciso.
Atualmente, a ISO 4406 é a que melhor estabelece o padrão de limpeza ideal. Por isso, tem obtido ampla aceitação nas indústrias mundo afora.
Como funciona a classificação da ISO 4406?
Em resumo, a norma refere-se ao número de partículas maior que 4, 6 e 14 micras* em um certo volume. Geralmente 1 mililitro ou 100 mililitros.
*1 micra é o mesmo que dividir 1 milímetro por 1000
Os tamanhos 4, 6 e 14 micras foram escolhidos pela capacidade de afetar o sistema que as partículas nesses tamanhos ou maiores apresentam.
Por exemplo, o número de partículas maiores que 4 e 6 micras é usado como ponto de referência para partículas sedimentadas. A contaminação com partículas desses tamanhos levam à falhas graduais e lentas.
Já as partículas maiores que 14 micras ou mais indicam a quantidade de partículas maiores. Ou seja, partículas que podem comprometer seriamente o sistema de maneira rápida ou até mesmo imediata.
O código de níveis de contaminação segundo a norma 4406 consiste numa escala de 3 números. Tais números diferenciam a dimensão e a propagação das partículas, conforme o esquema a seguir:
- 19: representa o número de partículas maiores ou iguais a 4 micrômetros por ml.
- 16: número de partículas maiores ou iguais a 6 micrômetros por ml.
- 13: número de partículas maiores ou iguais a 14 micrômetros por ml.
Para ilustrar melhor essas informações, confira na imagem uma tabela detalhada segundo o Manual de Filtração Hidráulica da Parker.
Por que a norma ISO 4406 é importante?
Controlar o nível de contaminação com toda a certeza é essencial para evitar falhas no equipamento. Sendo assim, normas como a ISO 4406 servem para garantir a produtividade e reduzir os custos de manutenção.
A norma permite identificar os momentos em que a quantidade de contaminantes no óleo se torna perigosa para o sistema. A partir daí, é possível agir para acabar com a contaminação.
Da mesma forma, esse tipo de norma permite implantar ações preventivas. Desse modo, é possível garantir que o óleo esteja sempre dentro dos padrões adequados.
Sem dúvida, o grande valor da ISO 4406 não está apenas na medição em si, mas na possibilidade de acompanhar a evolução da limpeza do fluido ao longo do tempo, permitindo ações preventivas antes que falhas ocorram.
Como medir a contaminação conforme a ISO 4406?
A medição da contaminação conforme a ISO 4406 deve ser feita por meio da contagem de partículas sólidas presentes no fluido hidráulico, seguindo critérios padronizados que garantem consistência e comparabilidade dos resultados ao longo do tempo. Na prática, isso significa transformar uma condição invisível (a sujeira no óleo) em um dado mensurável e acionável.
Nesse sentido, atualmente o método mais comum na indústria é o uso de contadores automáticos de partículas, que operam por princípios ópticos, como bloqueio de luz ou difração a laser.
Um exemplo bastante utilizado no mercado é o Parker icount, amplamente aplicado tanto em medições pontuais quanto em monitoramento contínuo de sistemas hidráulicos. De fato, esse equipamento consegue identificar e classificar partículas em diferentes faixas de tamanho, gerando automaticamente o código ISO.
Além dos equipamentos portáteis ou em linha, também existe a análise laboratorial, feita a partir de amostras coletadas em campo. Esse tipo de avaliação permite um diagnóstico mais aprofundado, inclusive com identificação da natureza das partículas (metálicas, sílica, fibras, entre outras), o que ajuda a rastrear a origem da contaminação.
Se você quer medir a contaminação conforme a ISO 4406 com eficiência e qualidade, conheça o Parker icount agora mesmo.
A ISO 4406 substitui outras normas de limpeza?
Não, a ISO 4406 atua como uma referência central dentro de um conjunto mais amplo de padrões. Dessa forma, ela ajuda a estruturar a gestão da contaminação em sistemas hidráulicos.
Enquanto a ISO 4406 define como classificar o nível de limpeza do fluido com base na quantidade e no tamanho das partículas, outras normas entram para garantir que essa medição seja confiável e útil na prática. Por exemplo, normas de calibração asseguram que os contadores de partículas estejam medindo corretamente, enquanto normas de teste de filtros avaliam se os elementos filtrantes estão realmente retendo contaminantes como deveriam.
Além disso, existem métodos complementares que vão além da simples contagem de partículas, permitindo análises qualitativas, como a identificação do tipo de contaminante ou a avaliação do desgaste interno dos componentes.
Na prática, isso significa que a ISO 4406 responde uma pergunta essencial: “quão limpo está o fluido?”. Mas, para uma gestão eficiente, também é necessário entender:
- se a medição é confiável,
- se o sistema de filtragem está funcionando corretamente,
- e qual é a origem da contaminação.
Por isso, ela deve ser aplicada como parte de uma estratégia integrada, e não de forma isolada.
Com que frequência devo monitorar o nível de contaminação?
A frequência de monitoramento é uma decisão estratégica que deve ser definida com base na criticidade do sistema e no impacto que uma falha pode gerar na operação.
De forma geral, quanto maior a exigência de precisão e confiabilidade, mais frequente deve ser o acompanhamento. Sistemas com servo válvulas, por exemplo, exigem monitoramento constante ou análises muito frequentes, muitas vezes com sensores online que acompanham a condição do fluido em tempo real. Já em aplicações industriais mais convencionais, análises mensais ou bimestrais costumam ser suficientes, desde que haja histórico e controle de tendência.
Mais do que a frequência isolada, o ponto-chave é observar a evolução dos dados. Um sistema pode apresentar um código ISO dentro do aceitável, mas se houver uma tendência de aumento contínuo, isso indica que algo está se deteriorando, seja o filtro, o ambiente ou algum componente interno.
Da mesma forma, é importante aumentar a frequência de monitoramento em situações específicas, como:
- Após trocas de óleo ou manutenção;
- Durante o comissionamento de sistemas, ao realizar o flushing hidráulico;
- Em ambientes com alta carga de contaminantes;
- Quando há histórico de falhas recorrentes.
Por fim, no contexto da manutenção preditiva, a ISO 4406 deixa de ser apenas um indicador pontual e passa a ser uma ferramenta estratégica. Assim sendo, quando bem aplicada, ela antecipa problemas, reduz custos e aumenta significativamente a confiabilidade dos sistemas hidráulicos.
O que fazer quando o código ISO está alto?
Se a análise indicar um código ISO acima do recomendado, é necessário adotar algumas medidas como por exemplo:
- Confirmar a confiabilidade da amostra;
- Identificar a origem da contaminação;
- Avaliar os filtros;
- Realizar nova medição;
- Considerar usa sistemas de filtragem off-line;
- Avaliar necessidade de flushing;
- Monitorar a tendência.
FAQ – Tudo o que você precisa saber sobre ISO 4406
Ainda ficou com alguma dúvida sobre a norma ISO 4406, dá uma olhada aqui:
O que é a norma ISO 4406?
A ISO 4406 é uma norma que estabelece o padrão de limpeza ideal para fluidos hidráulicos. Faz isso, ao determinar a quantidade e o tamanho de partículas contaminantes capazes de afetar o sistema. Adicionar imagem
Qual é a importância da norma ISO 4406?
A norma ISO 4406 fornece as bases para controlar o nível de contaminação do fluido hidráulico. Com isso, permite traçar estratégias para reduzir o custo de manutenção e aumentar a produtividade.
O que significam os três números do código ISO 4406?
Os três números representam faixas de concentração de partículas iguais ou maiores que:
4 µm(c);
6 µm(c);
14 µm(c).
Em um resultado como 18/16/13, o primeiro número corresponde às partículas iguais ou maiores que 4 µm(c), o segundo às partículas iguais ou maiores que 6 µm(c) e o terceiro às partículas iguais ou maiores que 14 µm(c).
Quanto menor o código ISO 4406, mais limpo está o óleo?
Sim. De maneira geral, números menores indicam uma concentração menor de partículas sólidas no fluido. Entretanto, você deve comparar o resultado com o nível de limpeza recomendado pelo fabricante dos componentes e com a criticidade da aplicação.
Qual é o código ISO 4406 ideal para um sistema hidráulico?
Não existe um único código ideal para todos os sistemas. O nível de limpeza necessário depende dos componentes instalados, da pressão de trabalho, das folgas internas e da criticidade do equipamento.
Como fazer a medição da contaminação segundo a ISO 4406?
Geralmente, um contador automático de partículas realiza a medição. Ele identifica e contabiliza as partículas presentes no fluido. Por fim, o equipamento converte o resultado da contagem no código ISO correspondente.
A ISO 4406 identifica água no óleo?
Não. A ISO 4406 classifica o nível de contaminação por partículas sólidas. A presença de água deve ser identificada e quantificada por métodos específicos.
Um código ISO elevado significa que o óleo precisa ser trocado?
Não necessariamente. Antes de substituir todo o fluido, é preciso avaliar sua condição geral e identificar a origem da contaminação. Em muitos casos, o nível de partículas pode ser reduzido com filtragem off-line, substituição dos elementos filtrantes, limpeza do reservatório, flushing do sistema, entre outros.
Como reduzir o código ISO 4406 do óleo hidráulico?
A redução da contaminação exige uma combinação de ações, como utilização de filtros compatíveis com a aplicação, realização de filtragem off-line e flushing hidráulico, entre outros. Também é importante investigar a origem das partículas.
Óleo hidráulico novo já vem limpo?
Não se deve presumir que o óleo novo esteja automaticamente dentro da classe de limpeza exigida pelo equipamento. Durante a fabricação, o transporte, o armazenamento e a transferência, o fluido pode receber partículas contaminantes. Por isso, é recomendável verificar sua condição e, quando necessário, realizar a filtragem antes de introduzi-lo no sistema.
Com que frequência a contaminação deve ser medida?
A frequência depende da criticidade do equipamento, das condições de operação e do histórico de falhas.
Equipamentos críticos, ambientes contaminados e sistemas com componentes sensíveis podem exigir monitoramento mais frequente ou contínuo.
Por que acompanhar a tendência do código ISO?
Uma única medição mostra a condição do fluido naquele momento. O acompanhamento histórico ajuda a perceber se a contaminação está aumentando, diminuindo ou permanecendo estável. Uma elevação recorrente pode indicar problemas como falha de vedação ou filtro saturado ou inadequado.
A ISO 4406 substitui a análise laboratorial?
Não. A ISO 4406 fornece uma informação essencial sobre a contaminação sólida, mas não apresenta sozinha todas as condições do fluido. A análise laboratorial pode complementar a avaliação com informações sobre viscosidade, água, oxidação, aditivos e metais de desgaste. As duas abordagens devem ser utilizadas em conjunto dentro de uma estratégia de manutenção preditiva.
Qual é a diferença entre ISO 4406 e NAS 1638?
As duas classificações são utilizadas para expressar níveis de contaminação, mas possuem métodos e escalas diferentes. A ISO 4406 utiliza três números relacionados às partículas iguais ou maiores que 4, 6 e 14 µm(c). Já a NAS 1638 utiliza outra forma de classificação por classes e faixas de tamanho.
A contaminação pode causar falhas mesmo sem alterar a aparência do óleo?
Sim. Muitas partículas prejudiciais não podem ser vistas a olho nu. O óleo pode aparentar estar limpo e ainda apresentar um nível de contaminação incompatível com o sistema. Por esse motivo, a avaliação visual não substitui a contagem de partículas.
O Parker iCount pode apresentar resultados em ISO 4406?
Sim. Os detectores de partículas da linha Parker iCount podem monitorar a contaminação do fluido e apresentar resultados segundo classificações como ISO 4406.
Quer saber se o nível de limpeza do seu sistema está adequado?
A contaminação do fluido é uma das principais causas de falhas em sistemas hidráulicos industriais. No entanto, com monitoramento adequado, filtragem correta e equipamentos apropriados, é possível aumentar significativamente a confiabilidade da operação.
A Industrial 4.0 oferece diversas soluções completas para controle de contaminação, como por exemplo:
- Contadores de partículas Parker iCount;
- Sistemas de filtragem off-line;
- Carrinhos de filtragem PraticFil;
- Remoção de água com AquaVac;
- Consultoria para controle da limpeza do fluido.
Entre em contato com nossa equipe técnica para identificar a solução mais adequada para sua aplicação.
Conheça algumas soluções para evitar a contaminação do óleo
Agora que você já sabe tudo sobre como medir a contaminação pela ISO 4406, saiba que, além do Parker icount, a Industrial 4.0 oferece também uma série de soluções para controlar a qualidade do óleo.

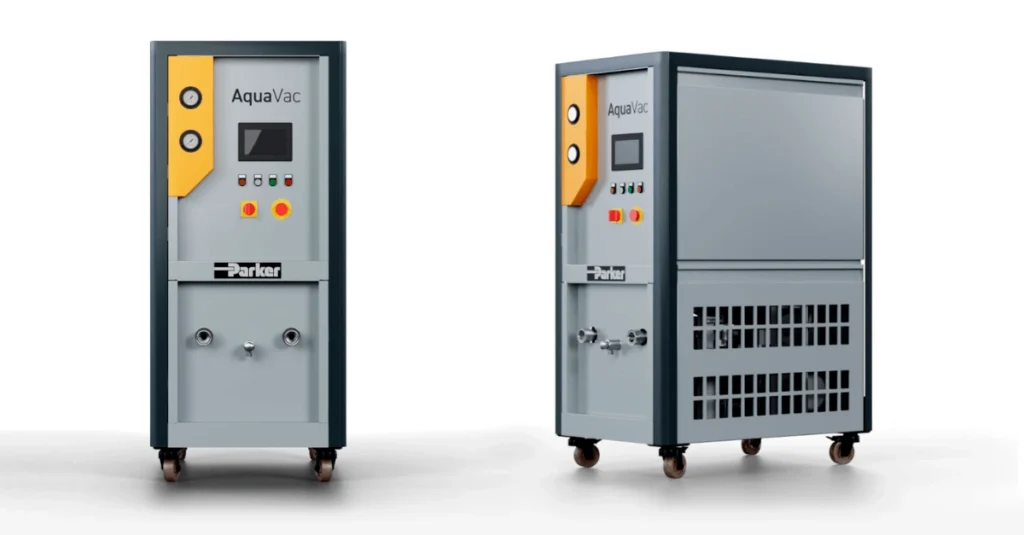

Aquavac Parker
Dentro desse contexto de controle de contaminação, não dá pra olhar só para partículas sólidas, a presença de água no fluido hidráulico é outro fator crítico, muitas vezes negligenciado. É justamente aí que entra o Parker AquaVac.
O AquaVac é um equipamento desenvolvido para remoção de água livre, emulsificada e até parte da água dissolvida do óleo hidráulico, utilizando tecnologia de vácuo. Na prática, ele reduz a pressão interna do sistema, facilitando a evaporação da água mesmo em temperaturas mais baixas, sem degradar o fluido.
Isso é importante porque a água acelera a oxidação do óleo, reduz a eficiência da lubrificação, favorece a corrosão de componentes e ainda pode impactar diretamente nos resultados da própria ISO 4406, já que a presença de água pode interferir na leitura dos contadores de partículas.
De forma resumida:
Enquanto a ISO 4406 controla partículas sólidas, o AquaVac atua na remoção de contaminantes líquidos (água). Juntos eles formam uma estratégia muito mais completa de controle da saúde do fluido hidráulico.
Em operações industriais mais críticas, essa combinação deixa de ser diferencial e passa a ser requisito para garantir confiabilidade e vida útil dos equipamentos.
Carrinho de filtragem PraticFil
O carrinho de filtragem é um importante componente para filtragem off-line do óleo. O PraticFil é o carrinho de filtragem desenvolvido pela Industrial 4.0. Feito com componentes Parker, ele oferece o melhor custo-benefício do mercado.
Filtros e elementos filtrantes Parker
Os filtros hidráulicos Parker oferecem confiabilidade extra para evitar a contaminação. Afinal, superam todas as especificações do mercado. Dessa forma, os filtros Parker oferecem mais, custando menos.
A Parker oferece vários tipos de filtros: filtro de retorno, filtro de sucção, filtro de pressão, além de dispositivos para filtragem off-line. Além disso, disponibiliza também os elemento filtrantes Par Fit como peça de reposição.
A INDUSTRIAL 4.0 é Distribuidora Autorizada Parker na área de filtração hidráulica industrial. ENTRE EM CONTATO agora mesmo e solicite sua cotação.
