Componentes e peças do cilindro hidráulico

Conheça os componentes e peças do cilindro hidráulico, entenda seu funcionamento, importância e manutenção.

Na hidráulica industrial, os cilindros hidráulicos são elementos fundamentais para transformar a energia do fluido pressurizado em movimento linear. Eles permitem realizar tarefas de grande força e precisão, como levantar cargas pesadas, prensar materiais ou controlar sistemas automatizados. Sua aplicação é ampla em equipamentos utilziados em setores como construção, metalurgia, automotivo e aeronáutico.

Neste artigo, falamos um pouco sobre a importância de cada componente e peça do cilindro hidráulico, bem como aspectos importantes de sua manutenção.

Mas, antes de continuar, se você chegou até aqui procurando por manutenção ou componentes para o seu cilindro hidráulico, conte com a INDUSTRIAL 4.0 para isso.

O que é e como funciona o cilindro hidráulico

Você já sabe o que é um cilindro hidráulico? Se ainda não sabe, recomendamos que leia este outro artigo. Porém, se você já sabe, só para resumir, o cilindro hidráulico é um atuador que converte a pressão do fluido em força mecânica. Sendo assim, o óleo pressurizado entra em uma das câmaras do cilindro, empurrando o êmbolo. Em seguida, esse movimento é transmitido pela haste para fora do cilindro, gerando deslocamentos lineares de avanço ou recuo. Dependendo do tipo (simples ou dupla ação), o fluido pode atuar em uma ou em ambas as câmaras, garantindo maior controle e versatilidade.

Entende melhor como funciona o cilindro hidráulico neste outro artigo do blog.

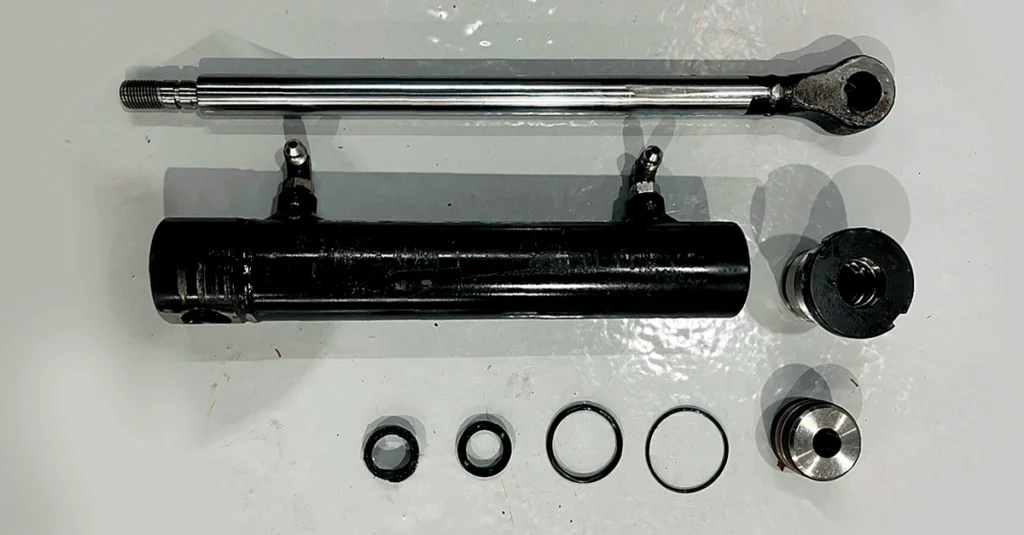

Componentes do cilindro hidráulico

O cilindro hidráulico é um componente que possui relativamente poucos componentes. Porém, cada um deles exerce uma função essencial e mesmo pequenas falhas já podem resultar numa grande perda de desempenho. Além disso, o cilindro está sempre exposto a grandes desgastes que levam a vazamentos e contaminação do óleo. Sendo assim, os componentes do cilindro devem ser avaliados constantemente durante as manutenções preventivas. Somente assim, é possível garantir que ele funcione sempre dentro dos padrões desejados.

Camisa (corpo do cilindro)

A camisa do cilindro nada mais é do que a estrutura cilíndrica responsável por receber em seu interior o fluido hidráulico pressurizado. Além disso, a camisa tem como função guiar o movimento do êmbolo.

Importância: Deve suportar altas pressões sem deformar, garantindo alinhamento e vedação interna.

Manutenção: É preciso inspecionar regularmente se há riscos internos, corrosão ou ovalização. Limpeza interna e uso de óleo e sistemas de filtração de qualidade evitam desgaste prematuro. Em caso de riscos ou desgastes deve passar por brunimento.

Êmbolo (pistão)

O êmbolo está localizado dentro da camisa do cilindro. Ele é a peça responsável por receber a pressão do fluido em sua superfície, o que gera deslocamento.

Importância: É o componente que transforma a energia hidráulica em movimento mecânico.

Manutenção: Sem dúvida, é fundamental verificar se há desgastes na superfície e nas vedações do êmbolo. Nesse sentido, é preciso substituir peças danificadas imediatamente para evitar perda de eficiência e vazamentos.

Haste

A haste do cilindro fica parte para fora e parte para dentro da camisa conectada ao êmbolo. Sendo assim, tem como função transmitir o movimento do êmbolo para fora do cilindro.

Importância: É a parte que efetivamente aplica força na carga ou mecanismo externo.

Manutenção: Altamente sujeita a desgastes, é preciso inspecionar preventivamente riscos, empenamentos e oxidação. Da mesma forma, é fundamental manter a haste sempre limpa e protegida contra partículas abrasivas que podem danificar vedações e gerar vazamentos. Em caso de desgastes, frequentemente é preciso remover e reaplicar o cromo.

Cabeçotes (tampas)

Os cabeçotes do cilindro tem como função fechar as extremidades da camisa. Além disso, sustentam a haste e as conexões de fluido.

Importância: Garantem a integridade estrutural e a correta fixação do cilindro.

Manutenção: Deve-se conferir fixações, verificar trincas e checar o estado das roscas e pontos de vedação.

Vedações

As vedações do cilindro são responsáveis por impedir o vazamento de óleo entre o êmbolo e a camisa e pela saída da haste.

Importância: São essenciais, pois mantêm a eficiência do sistema e evitam contaminação externa.

Manutenção: É fundamental substituir vedações desgastadas ou ressecadas sempre que for preciso ou conforme o prazo e orientação do fabricante. Além disso, deve-se usar materiais adequados de acordo com a aplicação, considerando o fluido, pressão e temperatura de operação.

Portas de entrada e saída de fluido

As portas do cilindro permitem a entrada e saída do óleo pressurizado, controlando avanço e retorno do êmbolo.

Importância: São pontos críticos para o controle do fluxo hidráulico.

Manutenção: É essencial verificar sempre que possível as conexões, roscas e acoplamentos. Além disso, deve-se evitar obstruções e garantir que não haja vazamentos.

Olhal

Peça localizada geralmente nas extremidades do cilindro (na tampa ou na ponta da haste). Tem formato de anel ou furo reforçado, permitindo que o cilindro seja preso por pinos ou eixos em máquinas e estruturas. Permite que o cilindro se mova em conjunto com o equipamento sem gerar esforços indevidos na estrutura.

Importância: Garante a fixação e o alinhamento correto do cilindro hidráulico na máquina ou estrutura onde está instalado.

Manutenção: É preciso verificar desgaste no furo do olhal, pois folgas podem comprometer o alinhamento do cilindro. Inspecionar trincas ou deformações, já que o olhal suporta forças de fixação e transmissão de carga. Por fim, deve-se manter lubrificação adequada nos pinos de articulação para reduzir atrito e prolongar a vida útil.

Sistema de amortecimento

Presente em alguns cilindros, tem como função reduzir a velocidade do êmbolo no fim do curso, evitando impactos bruscos.

Importância: Protege o cilindro e o equipamento contra choques, aumentando a vida útil.

Manutenção: É preciso checar a regulagem do amortecimento e desgaste das peças internas.

Importância da manutenção nos componentes do cilindro

Como viu, cada componente possui uma função essencial. Sendo assim, inspecioná-los e avaliá-los dentro de um plano de manutenção preventiva é altamente indicado. Sem dúvida, a manutenção dos cilindros hidráulicos é essencial para garantir eficiência, segurança e durabilidade tanto n cilindro como no equipamento como um todo. Inspeções regulares das vedações, da haste e da camisa evitam vazamentos e falhas operacionais. Da mesma forma, a troca preventiva de componentes desgastados e o uso de óleo limpo e adequado prolongam a vida útil do sistema e reduzem custos de parada.

Veja as principais falhas no cilindro hidráulico e como corrigir

Conclusão

Os cilindros hidráulicos são pilares da hidráulica industrial, combinando força, precisão e confiabilidade. Com a chegada da Indústria 4.0, a integração de sensores e sistemas inteligentes de monitoramento permite acompanhar em tempo real o desempenho dos cilindros, antecipar falhas e otimizar processos. Com toda a certeza, investir em manutenção preventiva e em tecnologias digitais é o caminho para aumentar a produtividade e garantir competitividade no cenário industrial moderno.
